ANSYS壳体共形网格的生成方法

147
发表时间:2025-09-09 11:45
一、概述
共形网格是一个包围单独几何部件且不会中断接触部件之间的网格连续性的网格。在共形网格中,一个部件表面上的网格单元面的周长与接触部件上的重合网格单元面精确匹配。
如图1所示,壳体几何部件在交界位置未断开,网格共形操作之后在交界位置会自动共享交界线,使两部件在交界线上共节点;未共形处理的网格不会在交界位置共节点。

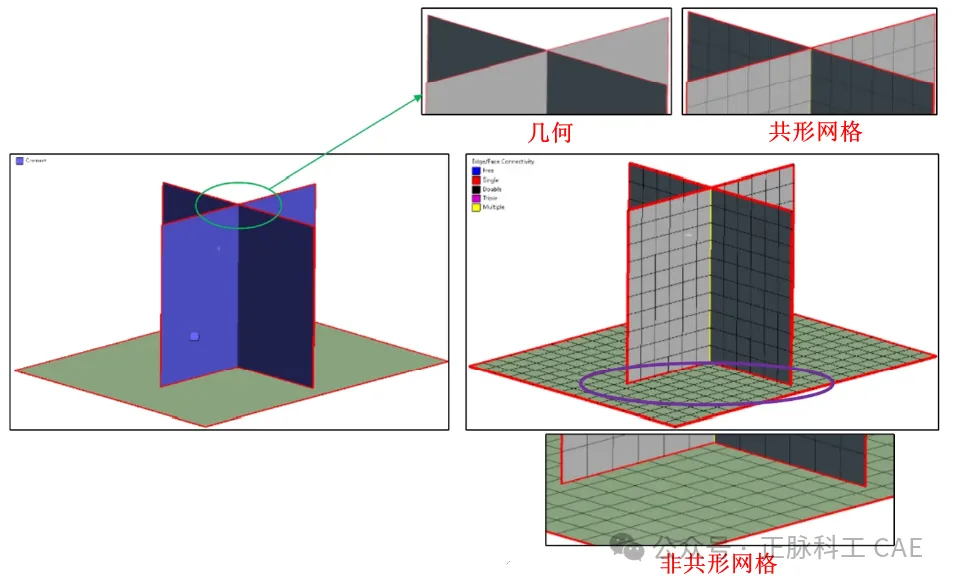

图1 共形网格与非共形网格
要注意的是本次分享的共形网格方法仅适用于壳体几何,不支持实体几何,实体几何存在干涉使需要手动检查修复。
二、共形网格设置方法
在共形操作之前我们先要进行全局网格属性设置,首先要打开基于网格连接功能(将Mesh Based Connection设为Yes),如图2所示。再关闭自适应尺寸控制(将Use Adaptive Sizing设为No),如图3所示。
图2 打开基于网格连接

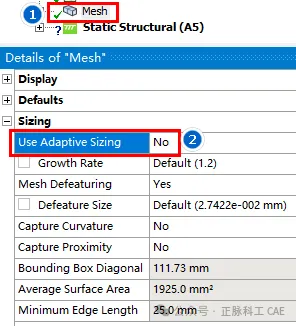

图3 关闭自适应尺寸控制
然后我们插入共形网格生成方法,如图4所示。

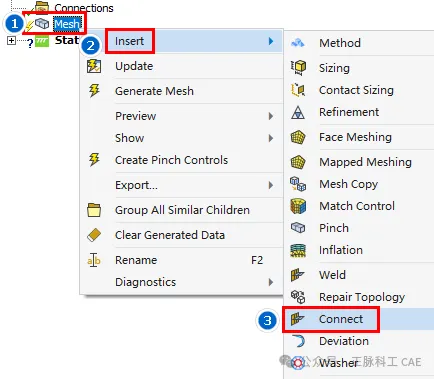

图4 插入共形网格生成方法
选择对象可以是几何对象或者命名选择,如图5所示。

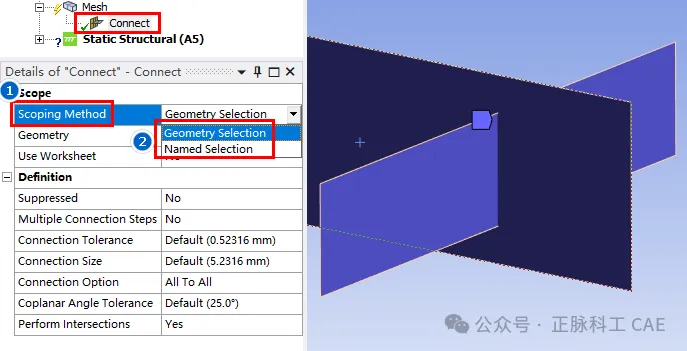

图5 共形网格选择对象
Multiple Connection Steps:多连接步,允许我们指定多个连接容差Connetion Tolerance,默认为No,则只能指定一个,如图6所示。若要设置多个,则设为Yes,然后输入多个容差,数值之间用空格或分号隔开,如图7所示。
图6 单容差值
图7 多容差值
Connection Size为连接位置的网格尺寸。
连接选项Connection Option有三种形式,如图8所示:
  1. All To All:在连接过程中连接范围内所有可能得对象,将去除小于容差值的窄边或短边;
  2. Free To All:只将未连接的边连接到范围内的其他对象;
  3. Free To Free:只连接作用域中未连接的边。
图8 连接选项
Copanar Angle Tolerance:共面角容差,检查要连接的两个面是否在同一平面内。当位于同一平面内时,不进行相交处理。以角度为单元。
Perform Intersections:执行相交处理,我们可以使用该选项在连接对象时跳过相交,默认为“Yes”。这个功能算是共形网格工具的核心功能,当选为Yes时为共形网格,相交处理后的网格如图9所示。
图9 执行相交处理
设为No时不执行相交处理,则为非共形网格,如图10所示。
图10 不执行相交处理
该方法和几何拓扑共享有些类似,大家可以根据自己的实际需要及使用习惯自行选择。关于具体的几何拓扑共享操作,可以参考ANSYS装配体网格共节点的几种处理方法
以上就是本次分享的壳体共形网格生成方法,感兴趣的小伙伴赶快动手尝试一下吧!大家如果有其他更高级的处理方法,欢迎在评论区留言讨论!
