Fluent利用TUI创建材料

发表时间：2025-09-09 11:44

1、概述

前面介绍了Fluent材料库创建的方法，在材料库创建时，需要在Fluent中利用GUI进行不同材料属性的创建，当材料较多时创建效率相对较低。本文介绍一个快速创建Fluent材料的方法----利用TUI进行材料创建。

2、TUI材料创建的过程

TUI创建材料过程分为自主编写与录制+修改两种方式。其中自主编写TUI起点较高，不适合一般的应用这，录制+修改的方式入门门槛较低，更加适用于大多数永华，笔者仅介绍录制+修改的方法进行创建。

 录制TUI

录制的过程，需要打开录制宏，然后进行材料定义，这时就可以把材料定义过程用到的TUI命令录制下来。录制过程如下：

 开启录制功能

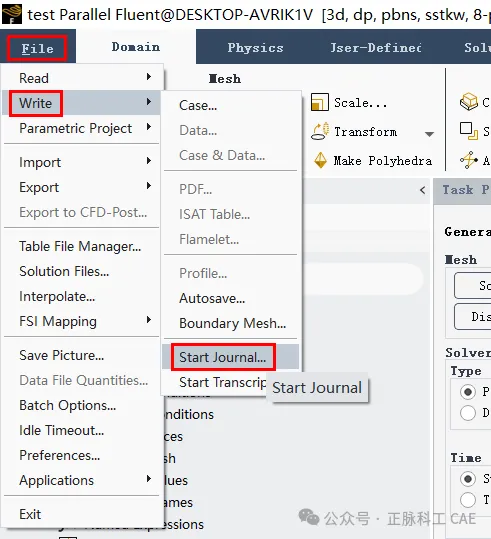

依次选择Flie->Write->Start Journal…，此时弹出文件选择窗口，在此指定录制宏文件存放的位置及文件名称，单击OK按钮。

图1 开启录制

图2选择保存路径

此时在命令窗口出现如下提示符，表示已开始录制。同时在指定路径下创建了一个sss文件，用文本工具打开，可查看里面的内容。

图3命令窗口提示符

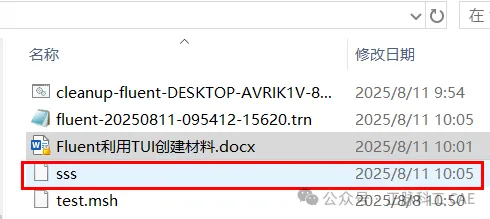

图4指定路径下创建的文件

图5文本工具打开查看文件内容

 新建材料

笔者任意创建一个材料，此过程按照GUI操作正常进行，选择Material->Fluid->右键->New，弹出新材料定义窗口，修改材料名称为my_1（材料参数仅作操作过程说明，不具备工程意义），修改密度为1000，Cp为800，导热系数为0.1，黏度为0.001，如图所示。

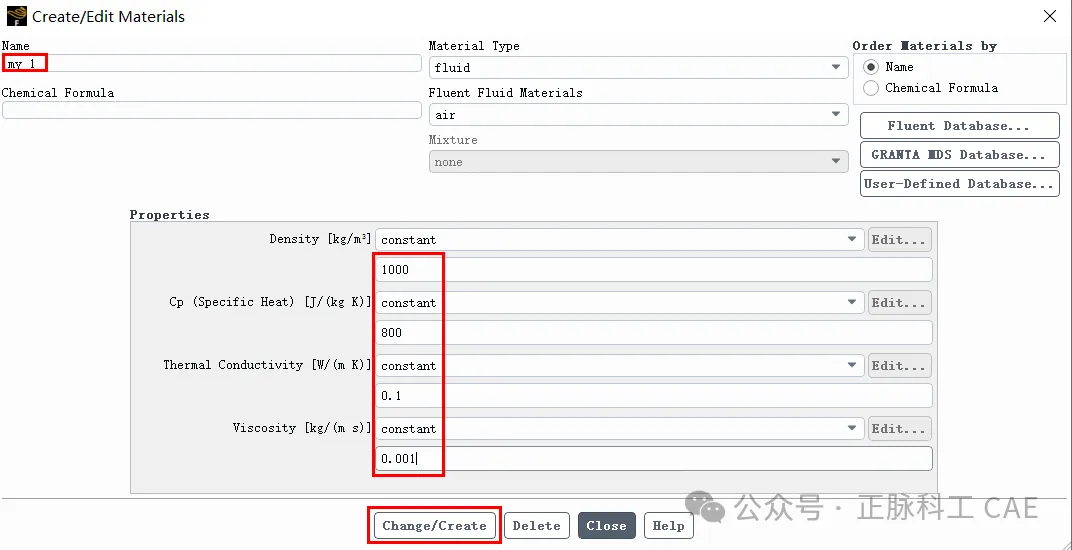

图6GUI创建材料

选择Change/Create进行材料创建，弹出窗口提示“是否覆盖air”，选择No

 关闭录制功能

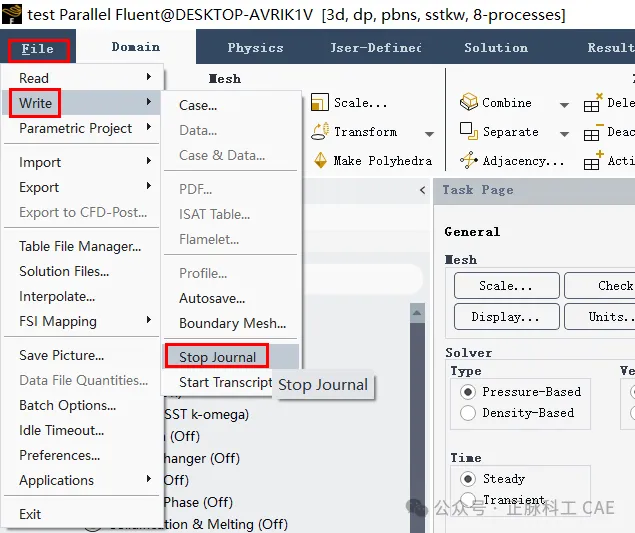

一个材料定义完成后，依次选择Flie->Write->Stop Journal，关闭录制功能。

图7关闭录制

此时，命令窗口出现“Journal closed”字符，录制功能停止。

 Jou文件查看

使用文本编辑工具打开sss文件，关键程序段内容如下所示。

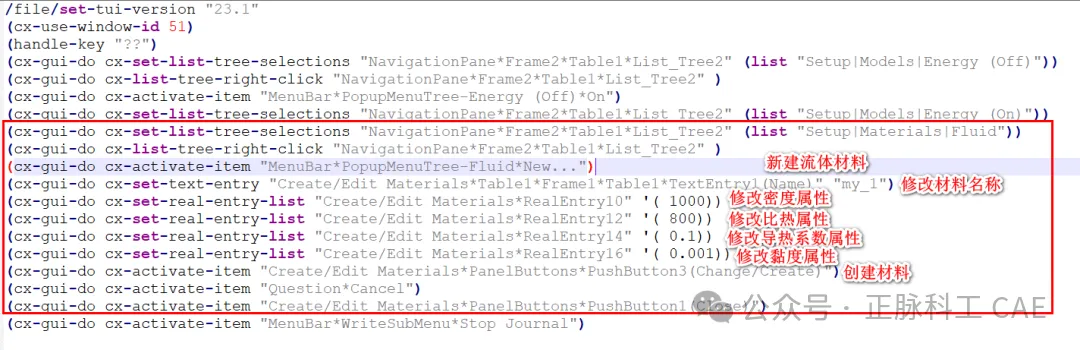

图8 TUI部分内容解释

 利用TUI创建材料

根据录制的TUI命令，新建文本文档，对关键程序段进行复制，同时修改对应的材料属性，然后在Fluent命令窗口进行粘贴运行即可新的材料。笔者以my_2、My_3进行演示。

复制新建材料TUI程序段，并进行修改，在复制过来的TUI命令程序中，需要删除“(cx-gui-do cx-activate-item "Question*Cancel")”，如下所示

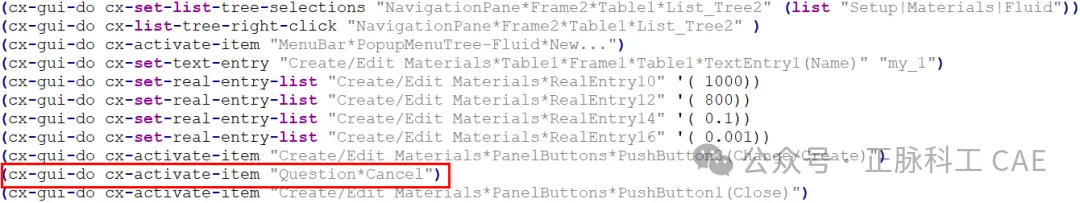

图9删除前

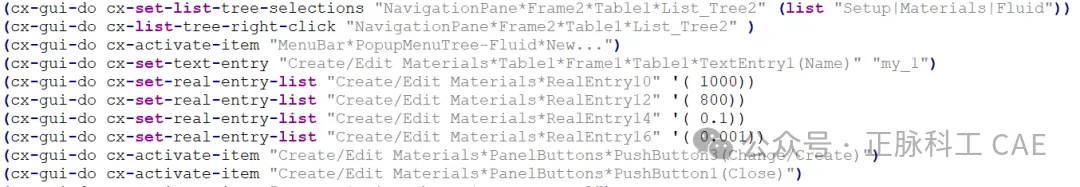

图10删除后

 修改材料名称与材料属性

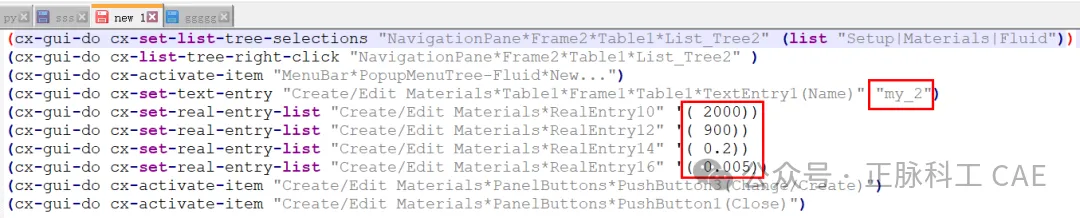

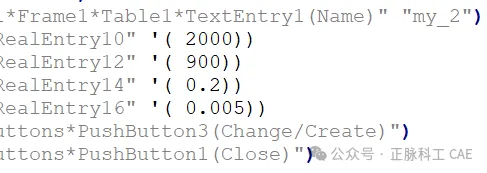

图11“my_2”材料属性修改

 采用同样的方法新建“my_3”

图12“my_3”材料属性修改

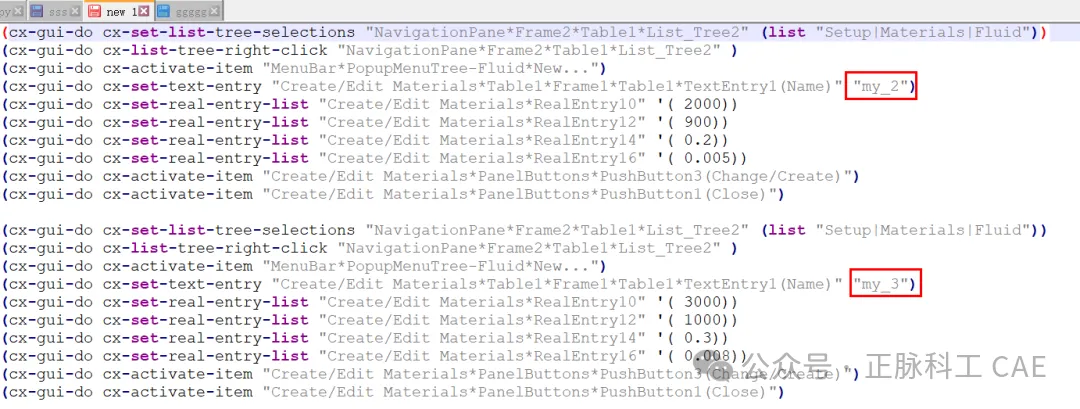

 复制修改后的所有TUI代码

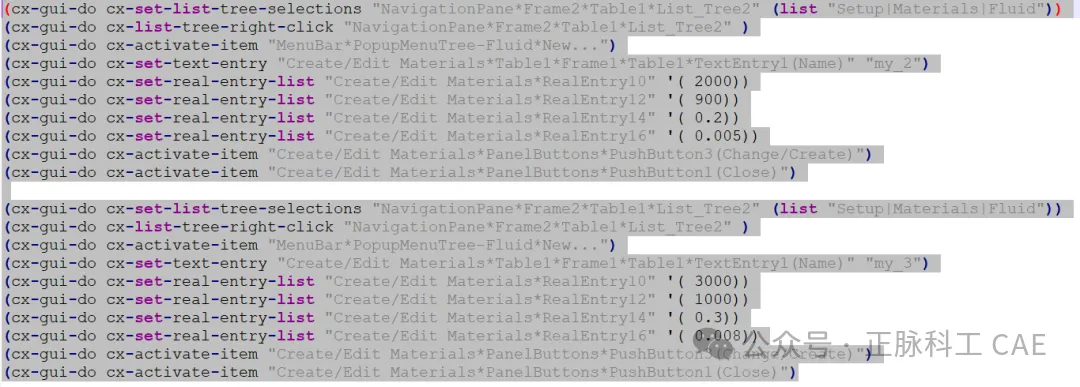

图13复制代码

 在Fluent命令窗口进行粘贴

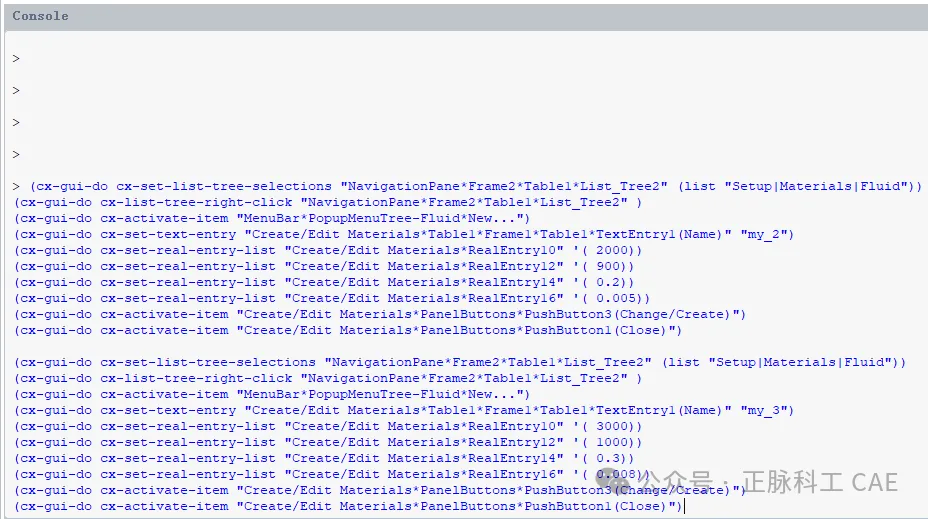

图14粘贴代码

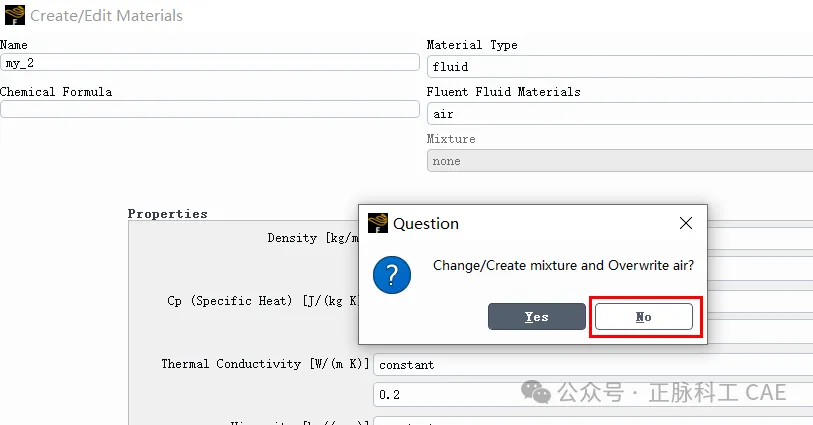

然后使用“enter”键进行确认，由于在代码修改时，删除了“(cx-gui-do cx-activate-item "Question*Cancel")”，因此在材料创建阶段需要手动选择“No”，选择后即可创建“my_2”、“my_3”两种材料。

图15材料创建

 创建的材料列表

创建完成后，材料列表出现新增的“my_2”、“my_3”两种材料。

图16材料列表

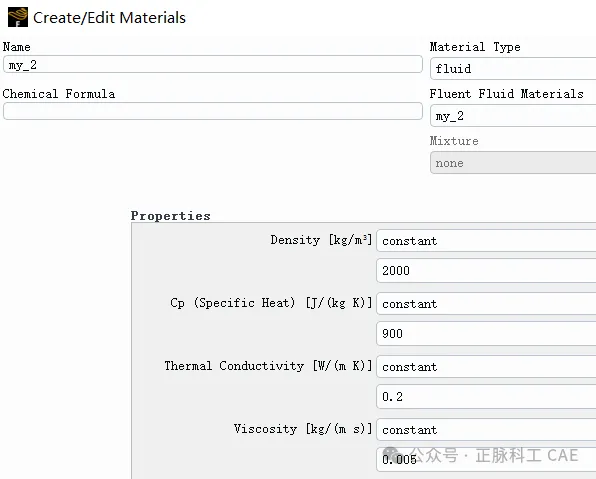

图17“my_2”材料属性与TUI对比

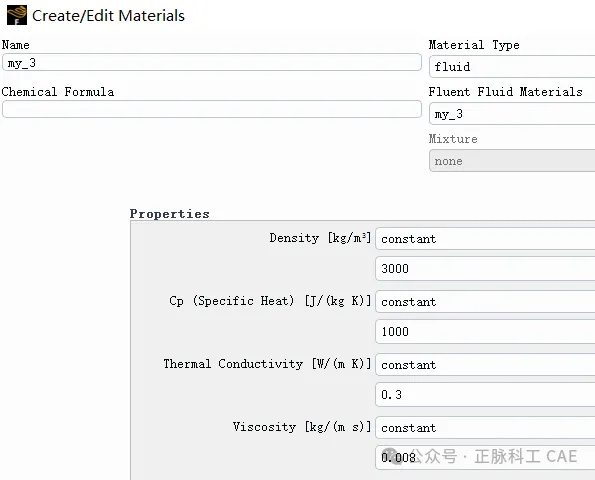

图18“my_3”材料属性与TUI对比

至此，利用TUI创建材料属性的方法介绍完成。

3、注意事项

目前测算的结果，在录制的TUI中，需要删除“(cx-gui-do cx-activate-item "Question*Cancel")”这是控制是否需要覆盖air材料的确认弹窗，保留这行代码后，程序运行过程会报错，目前采用删除这一行，采用鼠标点选确认的方法进行控制，暂未找到解决这行代码报错的原因，读者可以进行自行尝试，是否能找到更好的解决方法，欢迎留言讨论。
