ANSYS装配体网格共节点的几种处理方法

742
发表时间:2025-09-03 15:24
一、概述
我们在进行复杂装配体网格划分时,通常会遇到网格共节点问题,一般对于能够共节点处理的就进行共节点划分,难以共节点的零件可以通过绑定等其他方式连接。本次我们将以一个简单实例介绍SpaceClaim的两种几何拓扑共享操作,以及一种Mechanical节点合并操作。
测算模型为如图1所示两个块体零件组成的简单装配体。

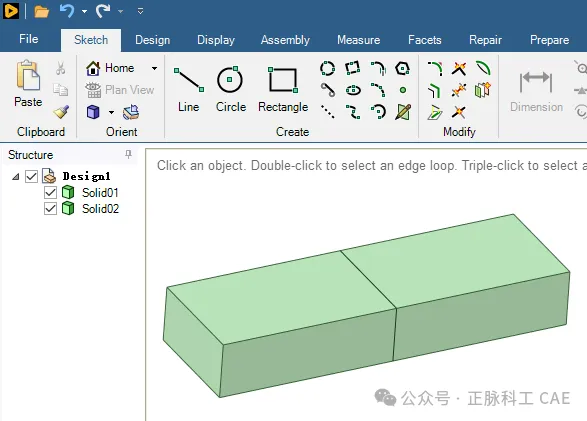

图1 测算装配体模型
共节点操作之前,我们可以看到零件交界位置的节点是没有合并的,二者之间没有网格连接关系,同一位置存在两个节点编号,如图2所示。

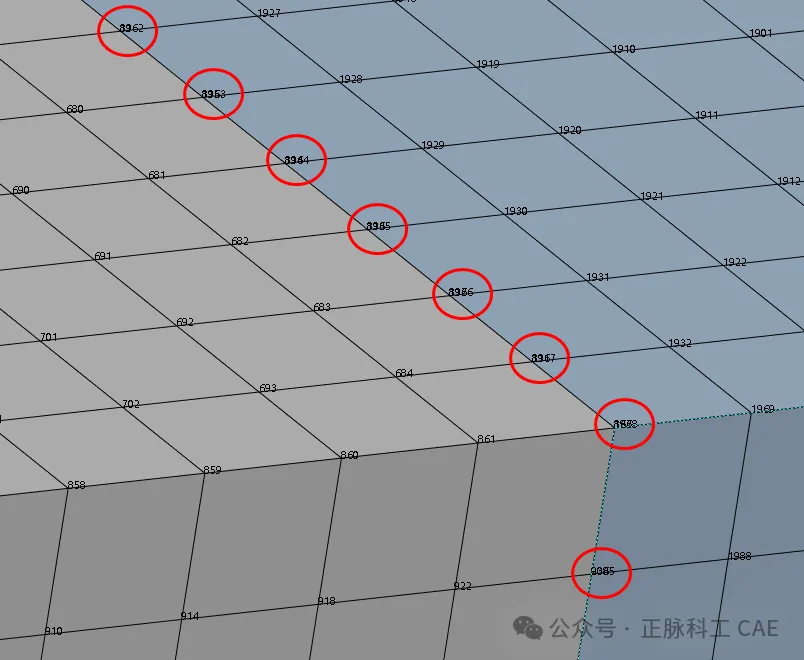

图2 未共节点的网格
二、SpaceClaim几何拓扑共享
1.方法1
我们点击Workbench菜单栏的Share工具按钮,软件会自动检测并红色高亮显示出能够进行拓扑共享的几何区域,拓扑共享检测容差为Coincidence tolerance,默认是0.2mm,可以进行手动修改,只要零件之间的几何交界区域在此检测容差范围内,就可以进行拓扑共享,如图3所示。共享之后的网格就会在交界位置共节点。

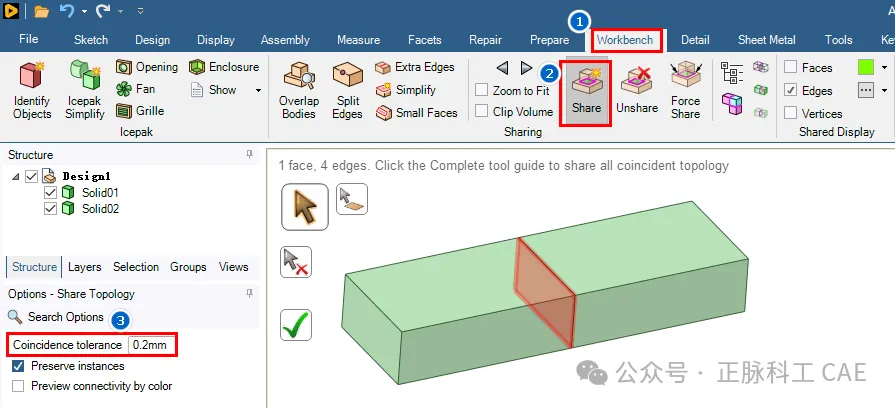

图3 第一种几何拓扑共享方法
共享之后的模型显示如图4所示,交界面边线变为了洋红色,表示有三个面共享了这一条边。
图4 拓扑共享后的几何模型
如果有两个面共享一条边,则为蓝色边线;若有多个面共享一条边,则为黄色边线显示,默认的边线颜色如图5所示,这种显示方式和HyperMesh的显示方式是比较类似的。我们也可以手动任意修改不同共享边的颜色。
图5 默认共享边颜色
拓扑共享之后的网格如图6所示,交界区域同一位置节点只有一个编号,即已完成共节点操作。

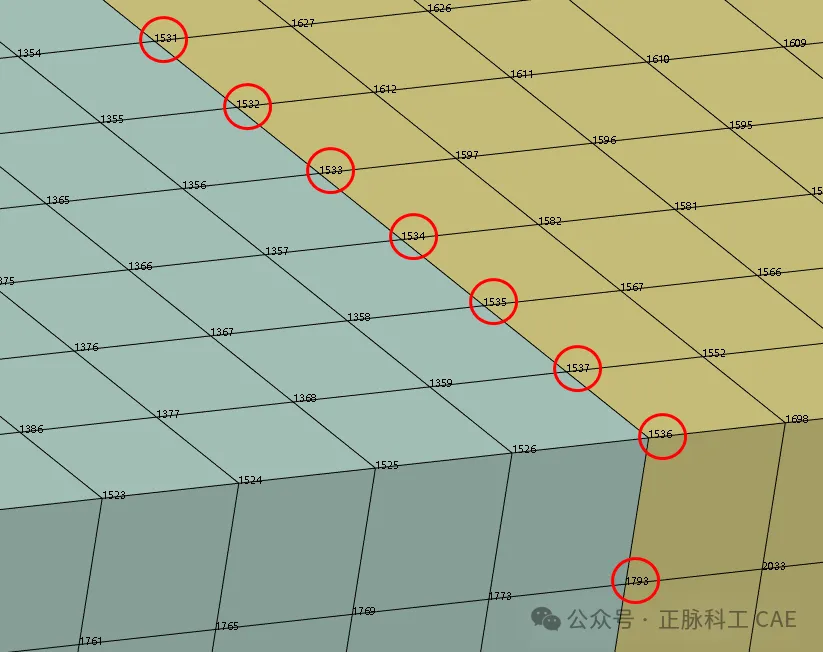

图6 拓扑共享后的网格节点
2.方法2
第二种方法是我们将需要共享拓扑的零件移动到同一个组件中,然后设置拓扑共享属性即可。
移动到组件的操作如图7所示,同时选中要移动的零件,然后右键-Move to New Component。

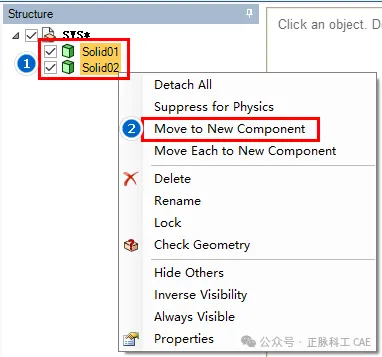

图7 移动到新组件
然后我们进行拓扑共享操作,选中组件名称,将其属性Share Topology改为Share即可。
图8 拓扑共享操作
共享后的网格如图9所示。

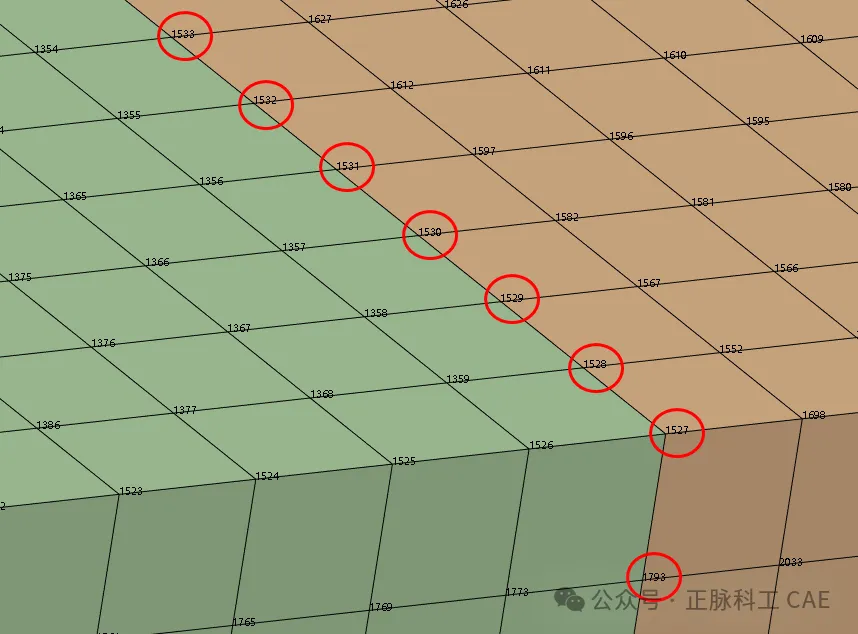

图9 拓扑共享后的网格节点
三、Mechanical单元节点合并
假设我们没有使用SpaceClaim中进行拓扑共享处理,在Mechanical中可是可以对单元进行节点合并操作的。
首先要保证要共享的零件在交接位置的节点是重合的,可以指定同一单元尺寸进行处理或者给定一个全局尺寸,那么网格划分之后交接位置的单元是相同大小的,如图10所示。

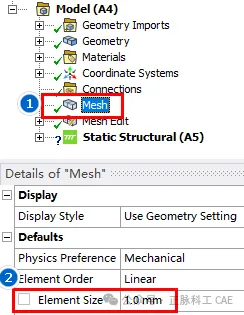

图10 指定全局单元尺寸

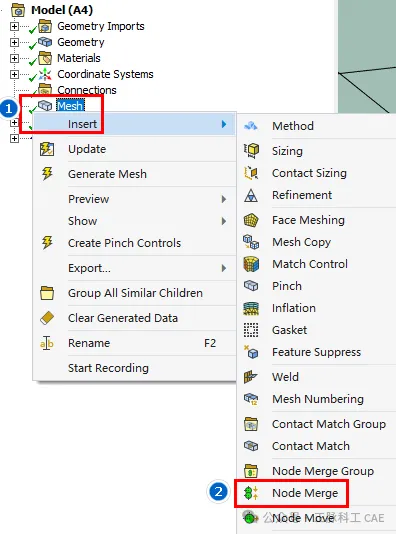

然后我们添加Node Merge方法进行节点合并操作,如图11所示。
图11 添加节点合并方法

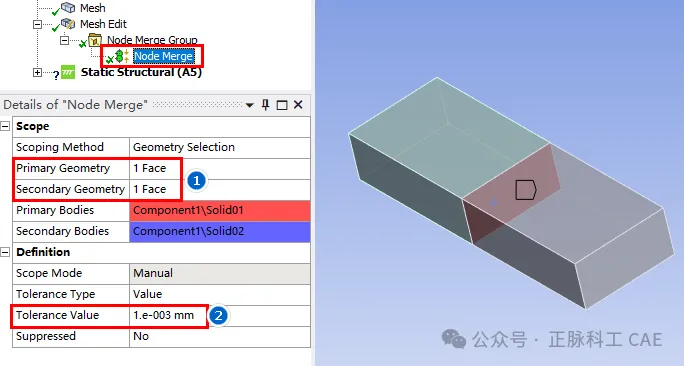

然后设置节点合并属性参数,Primary Gemetry和Secondary Geometry分别输入一个零件交界面和另一个零件交界面,再指定合并容差Tolerance Value即可,两个交界面的距离只要不大于容差就可以进行节点合并,如图12所示。
图12 节点合并参数设置
参数设置完成后在Mesh Edit方法上右键点击Generate即可,节点合并操作完成后会有合并提示信息,如图13所示。
图13 节点合并操作
节点合并后的网格模型如图14所示。

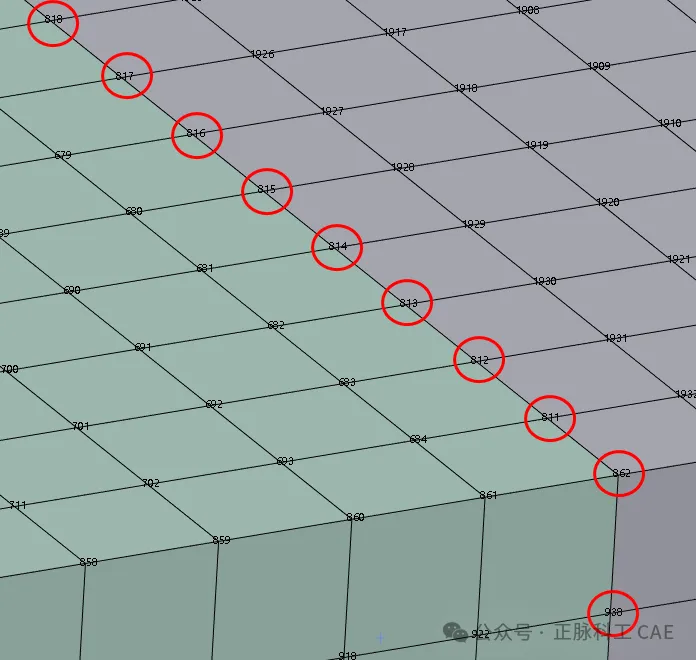

图14 节点合并后的网格模型
以上就是本次分享的三种装配体网格共节点处理方法,感兴趣的小伙伴赶快动手尝试一下吧!大家如果有其他更高级的处理方法,欢迎在评论区留言讨论!
