Fluent多孔介质参数计算方法

464
发表时间:2025-09-02 15:24
1.概述
在实际的工程计算中,经常会遇到海绵、滤网、过滤器、栅格板等结构。对于此类结构进行详细建模不具备可操作性。Fluent在仿真分析时,可通过多孔介质模型进行模拟。
多孔介质模型是在流动的方程中添加了两个源项“粘性阻力项和惯性阻力项”来模拟多孔介质对流体流动的阻力。对于简化的均匀多孔介质,器阻力了源项为:
式中Si为i方向的阻力源项,μ为动力黏度,1/α为粘性阻力系数,C2为惯性阻力系数,v为速度值。
2.多孔介质区域参数计算
在Fluent仿真分析多孔介质区域设置时,需要输入惯性阻力系数和粘性阻力系数。多孔介质的参数采用压力梯度法求得,而压力梯度法的数据除了来源于实验数据,还可以由流体计算软件计算得到。本文介绍通过Fluent流体分析软件计算获取数据的基本过程,如下:

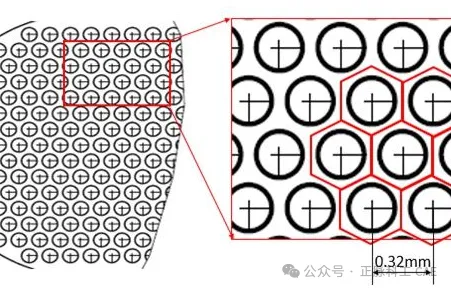

  • 通过几何模块,建立一个或环绕一圈的孔隙模型
多孔介质阻力源项图片,式中Δp为进出口压力梯度,Δn为多孔介质厚度,则:图片,将公式进行简化,即图片,其中图片,ρ为流体密度。所以,只要将压力梯度拟合为流速的二次多项式即可求解得粘性阻力系数和压力阻力系数。
  • 进行网格划分

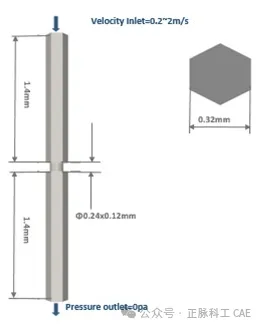

利用网格划分工具,进行孔隙模型网格划分,定义入口、出口、对称边界等
  • 求解计算
采用速度入口进行流场仿真分析,得到进、出口平均压降。
  • 参数化计算
将入口速度与进出口压降数据参数化,采用不同的入口速度进行计算,得到不同的进出口压降数据。
  • 数据处理
将入口速度与压降数据采用二次多项式进行拟合,设置“截距”为0,可得到α1与α2,进而可求得1/α(粘性阻力系数)与C2(惯性阻力系数)。
如拟合后的压降公式为图片,由上式可知α1=1.2103,α2=0.746
  • 粘性阻力系数
由图片,依据图片,可得图片
  • 惯性阻力系数
由图片,依据图片,可得图片
3.小结
通过上述过程,可不依赖于试验,获得特定条件下多孔介质的黏性阻力系数和惯性阻力系数,为项目的实施提供了一个可行性方案。
在孔隙模型建立时,应注意以下细节:
  • 对于规整孔径和孔距的多孔介质,一般取一个或一圈的孔隙模型进行建模;
  • 对于孔径和孔距已知的不规整多孔介质,建议建立全模型的孔隙模型,并与试验数据进行对比。
  • 对于孔径和孔距未知的不规整多孔介质,建议通过试验的方法获取多孔介质参数。
