ANSYS间断焊焊缝的快速建模方法

134
发表时间:2025-08-26 19:07
一、概述
前面已经讲过连续焊焊缝的建模方法(参考“ANSYS中连续性焊缝的快速建模方法”),主要适用于结构主要连接部位,对强度或密封要求高等连接部位。本次将介绍间断焊焊缝的快速创建方法,主要适用于结构次要连接部位,对强度要求不高或密封性不高等连接部位。
二、间断焊焊缝建模方法

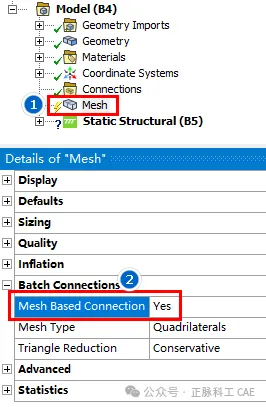

首先我们先设置网格属性,打开基于网格连接方法(将Mesh Based Connection设为Yes),如图1所示。
图1 打开基于网格连接方法

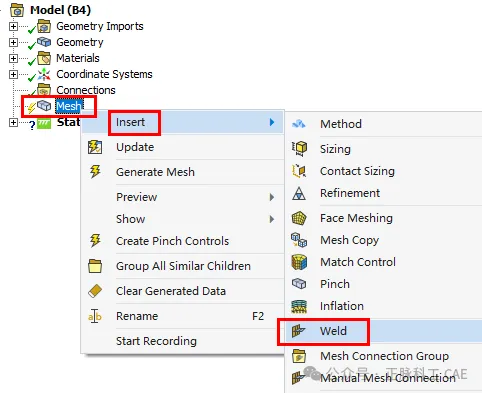

然后插入焊缝网格连接方法,如图2所示。
图2 插入焊缝连接方法

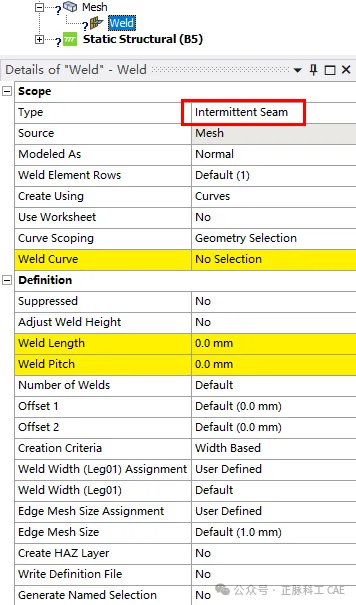

将焊缝类型改为间断焊Intermittent Seam,然后进行后续的相关设置,如图3所示。
图3 修改焊缝类型为间断焊

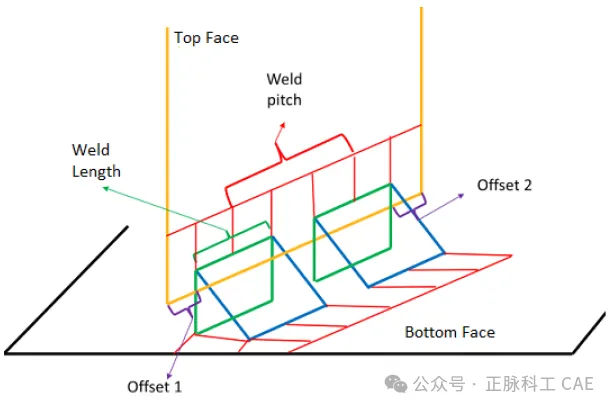

在进行参数设置前,我们需要先了解一下焊缝输入参数的含义,如图4所示。Weld Length表示每一段焊缝在长度方向的长度尺寸、Weld pitch表示两段焊缝中心的距离、Offset1和Offset2分别表示焊缝端部位置向中心的偏移距离。
(a)
(b)
图4 间断焊焊缝参数含义

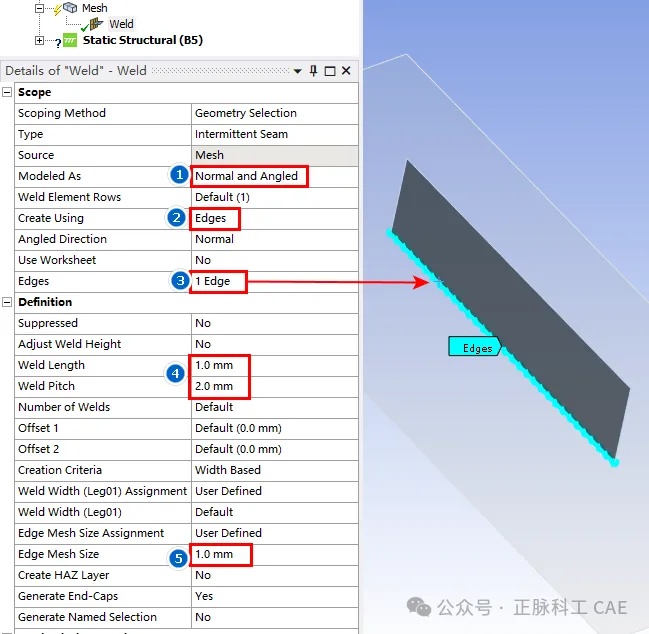

了解了间断焊焊缝参数的物理含义之后,接下来我们进行具体参数的设置,如图5,我们采用单边焊法向和角度的焊缝形式,创建对象为壳体边线,然后设置每段焊缝长度、两段焊缝中心距以及焊缝长度方向尺寸。
图5 焊缝参数设置

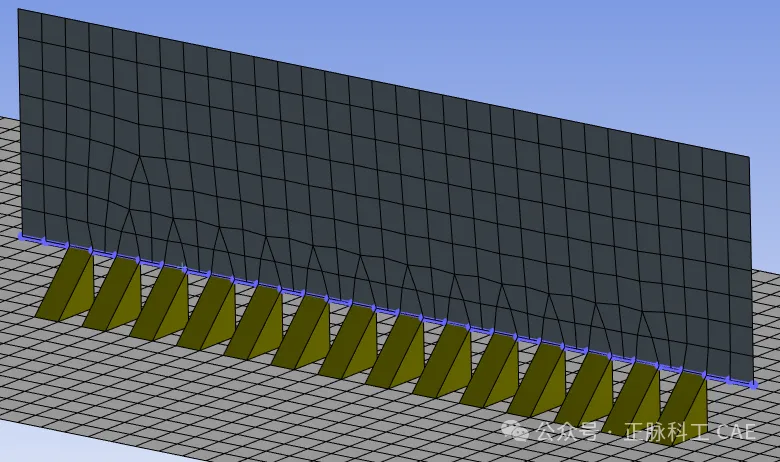

生成的焊缝如图6所示。
图6 间断焊焊缝

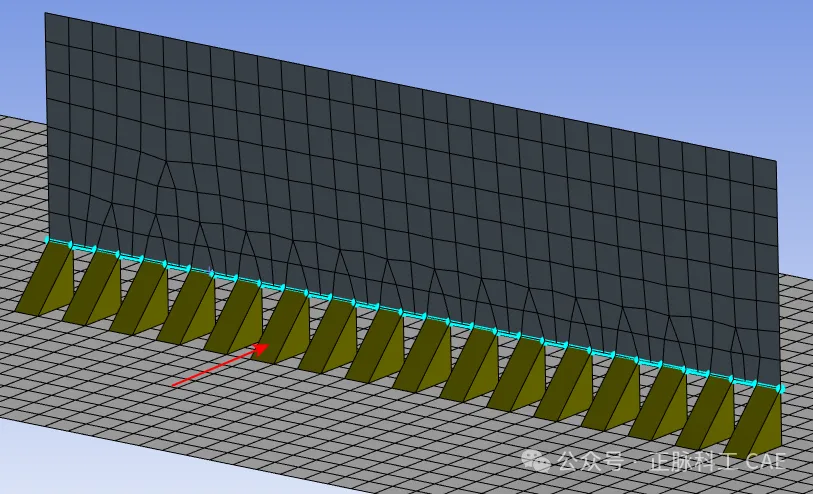

我们再次设置焊缝两端向中心偏移一定的距离,如图7所示。
图7 焊缝端部偏移

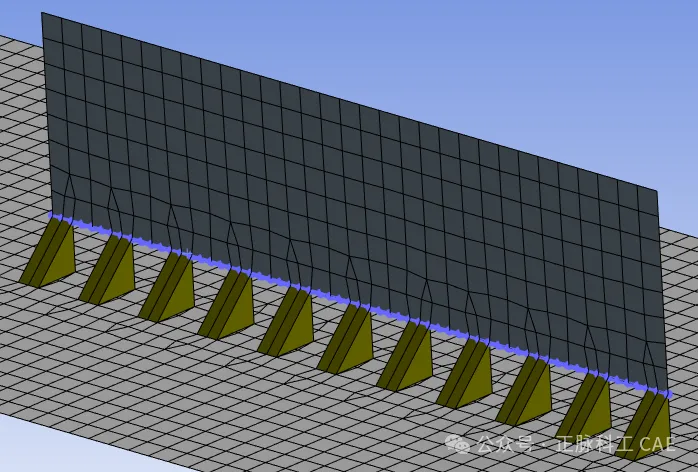

然后重新生成,效果如图8所示
图8 偏移后的焊缝

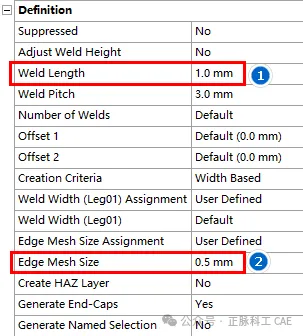

刚才生成的焊缝单元在长度方向仅为1层单元,那么如何生成多层单元呢?我们通过调整焊缝长度尺寸和边线网格尺寸来实现,长度方向单元层数=Weld Length除以Edge Mesh Size=1/0.5=2,如图9所示。
图9 调整焊缝长度尺寸
生成后的效果如图10所示,厚度方向有2层单元。
图10 厚度方向单元加密
那么高度方向单元份数怎么设置呢?我们通过Weld Element Rows参数设置,目前只支持1~2份(对于连续焊焊缝也是如此),默认是1份,我们将其改为2份,如图11所示。
图11 修改高度方向网格份数

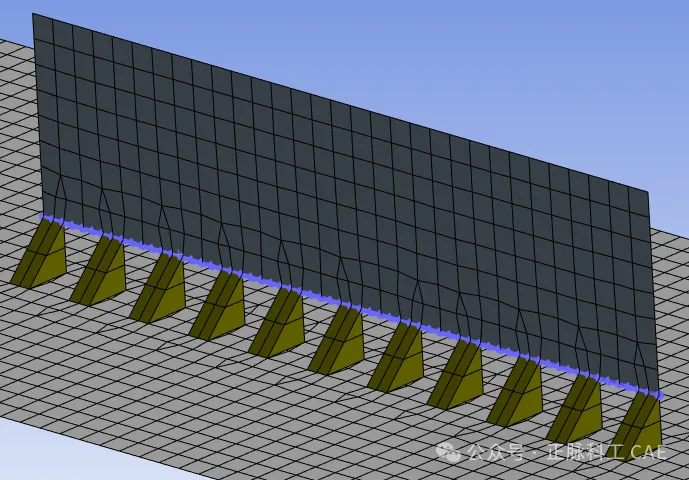

生成后的效果如图12所示。
图12 高度方向网格加密

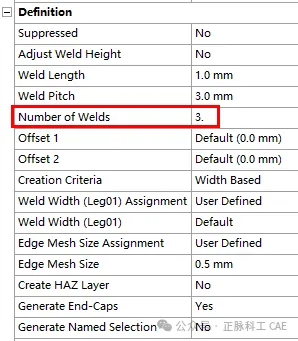

以上生成的间断焊焊缝都是沿着整段边线生成,我们也可以指定生成的焊缝段数,如值生成3段间断焊,参数设置如图13所示。
图13 设置间断焊焊缝段数

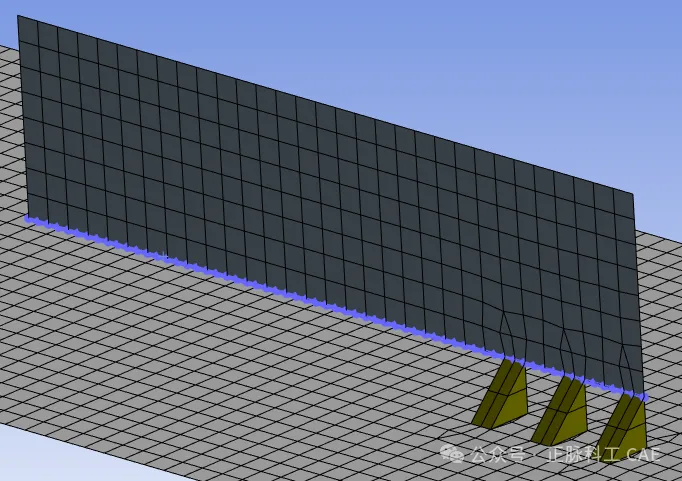

生成的效果如图14所示。
图14 指定段数的间断焊
以上就是本次分享的ANSYS间断焊焊缝生成方法的所有内容了,感兴趣的小伙伴赶快动手尝试一下吧!
