ANSYS中连续性焊缝的快速建模方法

148
发表时间:2025-08-21 17:07
一、概述
我们在进行焊缝强度分析或焊缝疲劳分析时,通常需要对焊缝区域进行建模,以往在旧版本中需要手动建立焊缝几何模型,操作较为麻烦,而目前较高版本中已经具备了焊缝的快速建模方法,使我们能够拜托几何拓扑的限制,进行快速建模,本次将介绍连续性焊缝的快速建模方法(以ANSYS2023R1版本为例)。
二、连续性焊缝建模方法
1. 插入焊缝

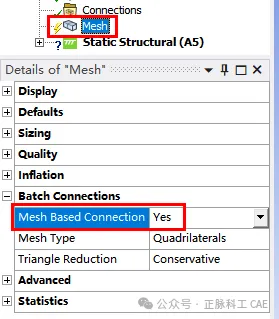

首先我们建好壳体模型后进入到Mechanical界面,在使用焊缝工具之前,还必须进行一个操作,就是打开基于网格连接方法(将Mesh Based Connection设为Yes),此时才能正常使用焊缝功能,如图1所示。
图1 开启基于网格连接方法

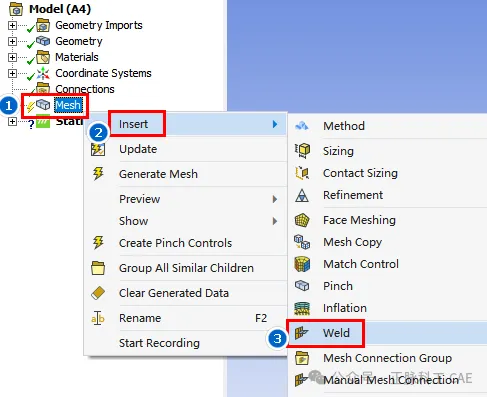

然后我们在网格Mesh工具上右键插入Weld方法,如图2所示。
图2 插入焊缝方法
2.焊缝参数设置
插入焊缝之后我们进行连续性焊缝的设置:
(1)焊缝类型

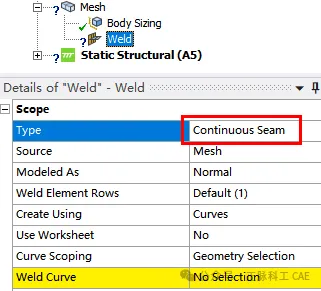

设置焊缝类型为连续性焊缝Continuous Seam,如图3所示。
图3 连续性焊缝类型设置
(2)焊缝生成方法
焊缝生成方法主要有四种:法向和角度、角度、法向、1D。如图4。
图4 焊缝生成方法

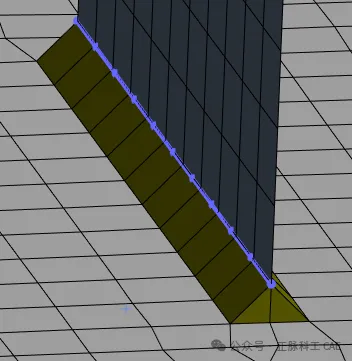

法向和角度生成效果如图5所示。
图5 法向和角度焊缝生成方式
角度生成效果如图6所示。
图6 角度焊缝生成方式

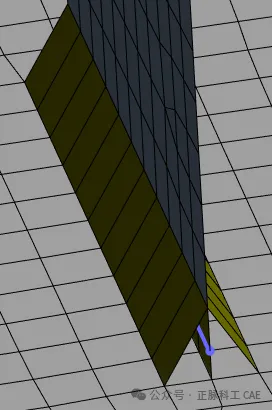

法向生成效果如图7所示。
图7 法向焊缝生成方式

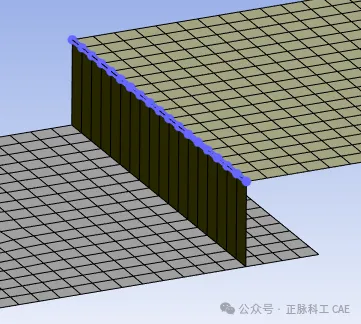

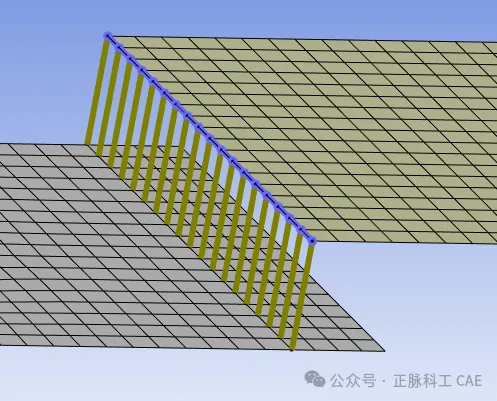

1D生成效果(在节点之间创建梁单元进行连接)如图8所示。
图8 1D焊缝生成方式
(3)创建对象方式

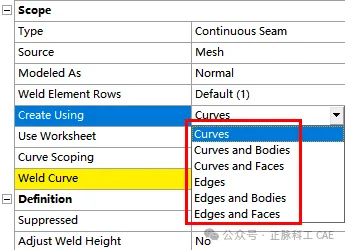

可以曲线Curves、实体Bodies、表面Faces或边线Edges方式创建,如图9所示。
图9 焊缝创建方式

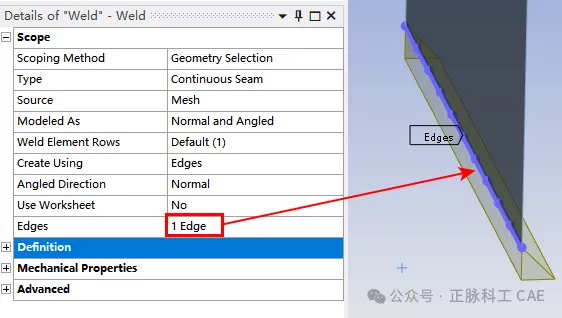

对于壳体模型一般以边线Edges方式创建,如图10所示。
图10 焊缝边线创建方式

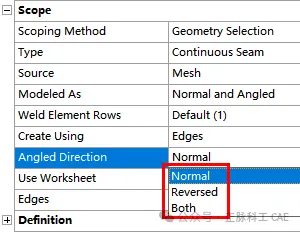

(4)焊缝生成方向
焊缝生成方向有三种:法向Normal、反转法向Reversed和双向Both。
图11 焊缝生成方向
法向生成效果如图12所示。
图12 法向方向焊缝
法向反转方向效果如图13所示。
图13 法向反转方向焊缝

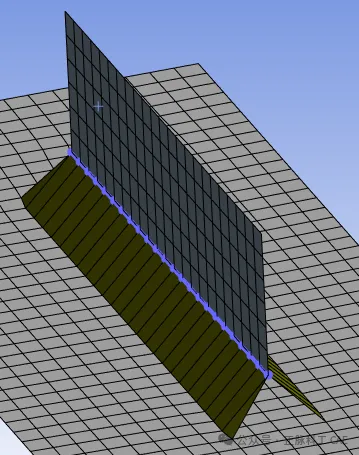

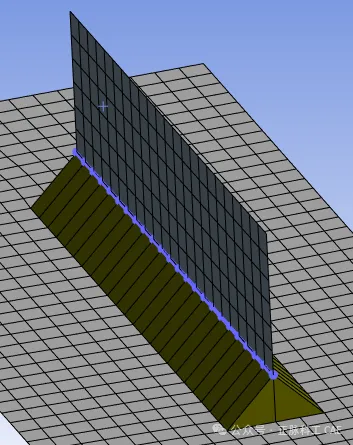

双向生成效果如图14所示。
图14 双向焊缝
(5)焊缝高度

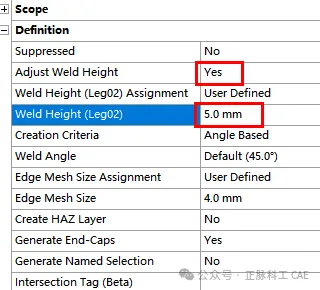

焊缝高度默认从上部结构边线到下部结构表面,可不设置保持默认。也可手动调整使其高于上部结构边线,如图15~图16所示。
图15 焊缝高度调整方法
图16 调整高度后的焊缝
(6)焊缝生成准则
焊缝生成准则有三种:基于角度和基于宽度准则。如图17~图18。
图17 基于角度的生成准则
图18 基于宽度的生成准则
(7)焊缝长度方向尺寸
图19 焊缝长度方向单元尺寸设置
(8)热影响区单元
默认没有热影响区,可手动调整生成。

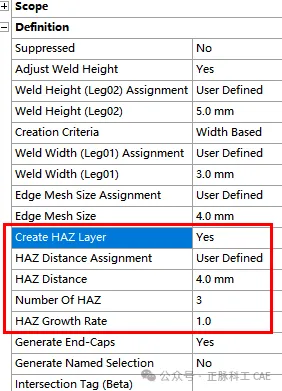

HAZ(Heat Affected Zone)的距离(即单元宽度尺寸)、份数(即总单元个数)及增长率(即单元间的增长率),如图20所示。
图20 焊缝热影响区单元参数设置
如图21所示。
图21 带有热影响区的焊缝单元

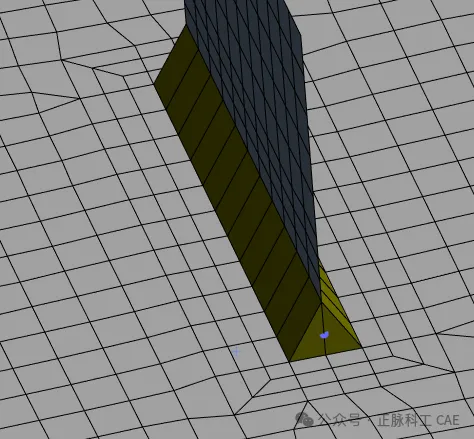

(9)端部封头单元
端部封头单元可以选择生成或者不生成,默认是生成封头单元,如图22所示。
(a)
(b)
图22 生成端部封头单元

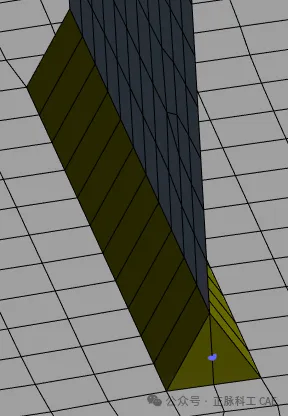

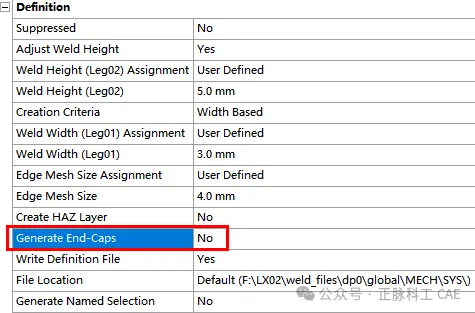

不生成端部封头单元,如图23所示。
(a)
(b)
图23 不生成端部封头单元
(10)生成焊缝单元组件

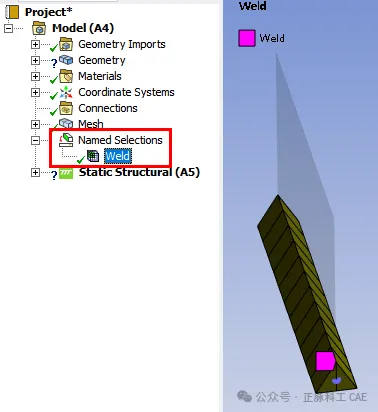

默认不生成焊缝单元组件,可修改使其生成,如图24所示。
(a)
(b)
图24 生成焊缝单元组件
同理,热影响区单元组件也可以设置自动生成,大家可以自行尝试。

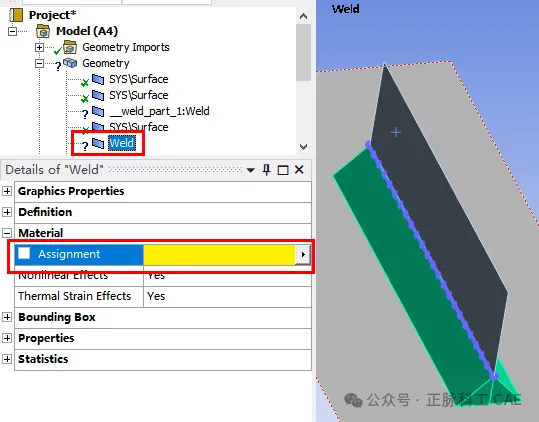

(11)分配焊缝单元材料属性
我们通过以上参数设置方法完成了焊缝创建之后,还需要设置焊缝模型的材料属性,输入正确的材料参数或者采用母材材料进行简化处理。
图25 分配焊缝材料属性
至此,连续性焊缝的快速创建方法就已介绍完毕,感兴趣的小伙伴赶快动手尝试起来吧。
