结构优化实战指南：高效设计的6大关键法则

77
发表时间：2025-07-17 17:58

引言
在工程仿真中，结构优化是提升产品性能、减轻重量和降低成本的利器。ANSYS Mechanical提供从拓扑到制造的闭环优化方案，涵盖谐波响应、静态分析等多种场景。本文基于官方文档，提炼6大核心知识点，助您快速掌握优化全流程。
一、优化工作流程：从链接到验证
  1. 上游系统无缝链接
    • 必须链接的分析类型：谐波响应、模态、静力学结构（含非线性）、稳态热分析或其组合。
    • 关键步骤：通过项目示意图共享工程数据、几何和模型单元，确保求解单元正确传递。
    • 示例：静态结构系统作为上游时，需通过模型单元链接数据：
图示：多系统链接示例（如静态结构+模态分析）
  1. 几何处理与验证
    • 硬性要求：不支持刚体；导入几何后需验证属性：
      • 上游系统的 Future Analysis属性必须设为 Structural Optimization。
      • 优化系统的 Environment Selection List需显示环境单元标识符。
    • 避坑提示：使用SpaceClaim编辑几何时，需手动检查排除区域一致性。
二、6大优化方法详解：方法选型与参数配置
1. 基于密度的拓扑优化
  • 适用场景：轻量化设计（如航空航天部件）。
  • 核心参数：
    • 惩罚因子（默认3）、滤波器（推荐非线性滤波减少边界失真）。
    • 重载体积分析：支持从指定迭代点重启优化（如避免局部最优）。
  • 输出技巧：导出HDF5格式最优设计数据，用于后续应力验证。
2. 基于水平集的拓扑优化
  • 优势：生成更光滑边界（适合铸造件）。
  • 限制：仅支持三维实体单元；制造约束（如拔模方向）会联动调整排除区域。
  • 收敛设置：默认精度0.1%，复杂模型建议增至0.05%。
3. 晶格优化
  • 创新点：生成轻质多孔结构（如医疗植入物）。
  • 专属参数：
  1. 形状优化
  • 核心能力：支持非线性接触问题（如装配体分析）。
  • 移动控制：通过“每次迭代移动限制”避免网格畸变，默认值为单元尺寸。
5. 可混合密度优化
  • 特色：结合水平集与密度法，平衡精度与速度。
  • 约束局限：不支持最大构件尺寸和间隙约束。
6. 地形优化
  • 应用聚焦：壳单元表面强化（如汽车面板）。
  • 实践意义：提升刚度或固有频率，同时减少材料用量。
三、制造约束实战：确保设计可生产
  1. 优化区域定义规则
    • 多区域混合：水平集、形状、拓扑方法可共存，但范围禁止重叠。
    • 设计区域：通过几何选择或命名选择指定优化区域（如关键受力部件）。
    • 排除区域：自动排除载荷施加区（重要！避免应力失真）。
  2. 7大制造约束速查表
四、目标与响应约束：精准控制优化方向
  1. 目标类型与加权策略
    • 多系统目标：支持静态结构（最小化柔度）、模态（最大化频率）组合加权。

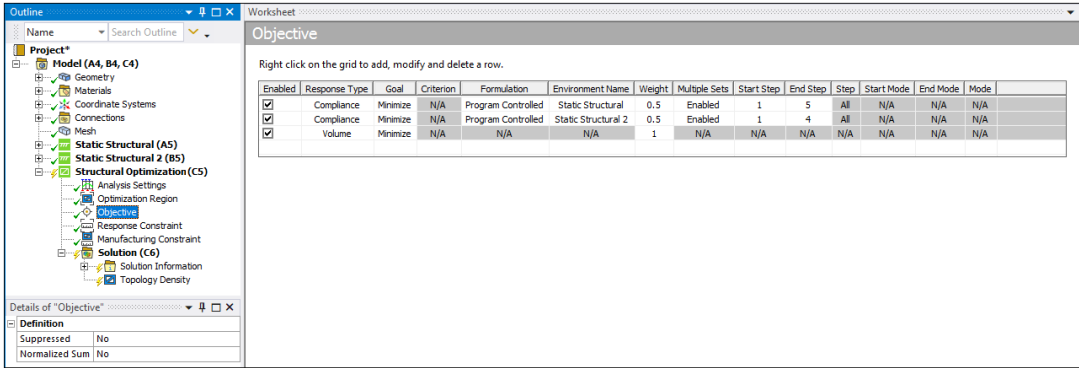

图示：多系统目标加权示例（如静态+热分析）
  • 公式选择：静态柔度需根据载荷类型选“力”或“位移”公式（程序自动推荐）。
  1. 响应约束设置技巧
    • 应力约束：全局von-Mises应力（通用） vs. 局部应变能（形状优化专属）。
    • 频率约束：限定模态编号范围（如避免共振）。
    • 位移约束：分量化控制（X/Y/Z方向），支持表格数据输入。
五、3大高效实践建议
  1. 收敛优化：应力敏感场景，精度设为0.05%（高于默认0.1%）。
  2. 结果复用：启用 Export Design Properties导出最优设计，用于迭代验证。
  3. 制造兼容性：
    • 铸造工艺：组合 拔模方向+最小构件尺寸 约束。
    • 3D打印：用 增材悬垂约束 减少支撑结构（构建方向需平行对称平面）。
结语
ANSYS结构优化通过严谨的方法链（工作流程→方法选型→约束设置），打通设计与制造壁垒。掌握上述6大法则，可快速实现性能与工艺的平衡。建议结合文中的参数表和图示，在项目中优先验证拓扑优化与晶格设计，解锁高效创新路径。
声明：基于官方文档梳理。详细内容请前往官网查阅。
