压力容器裂纹断裂分析

• 传统强度设计把材料视为无缺陷的连续体

• 断裂力学时专门研究缺陷或裂纹的物体在外界条件作用下构建的强度、裂纹扩展以及疲劳寿命的学科。


• 断裂力学是从构件内部具有缺陷这一设计情况出发，研究在外部载荷作用下的裂纹扩展规律，从而提出带裂纹构件的安全设计准则。

• 弹性力学方法在裂纹尖端处动应力的解析解为无穷大，这就是常说的应力奇异，此时的应力值已经失去意义，一般采用应力强度影子作为判断结构是否安全的指标。

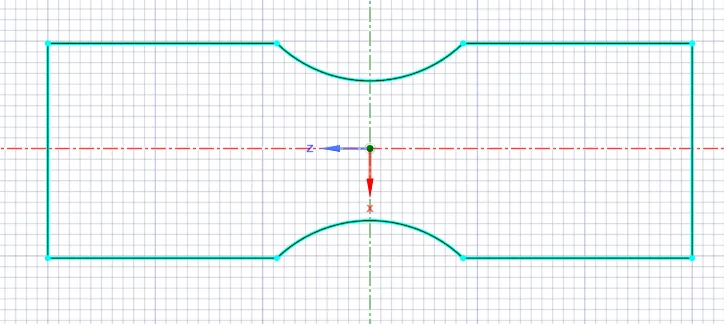

• 几何模型

  - 06_duan_lie.x_t

• 网格

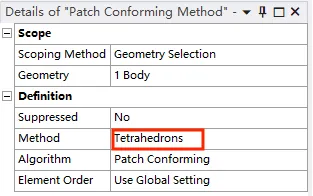

  - 必须采用四面体网格

  - 网格尺寸为1mm

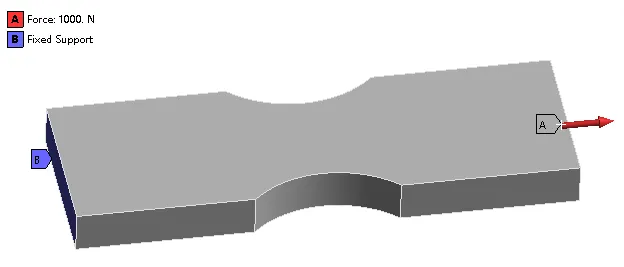

• 约束

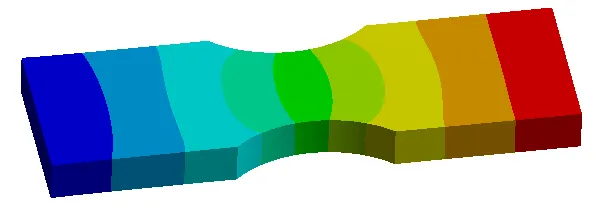

• 结果

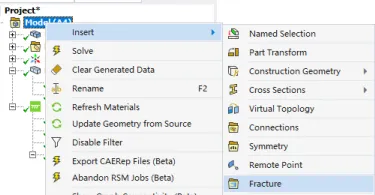

• 激活modal->右键->insert fracture引入缺陷特征

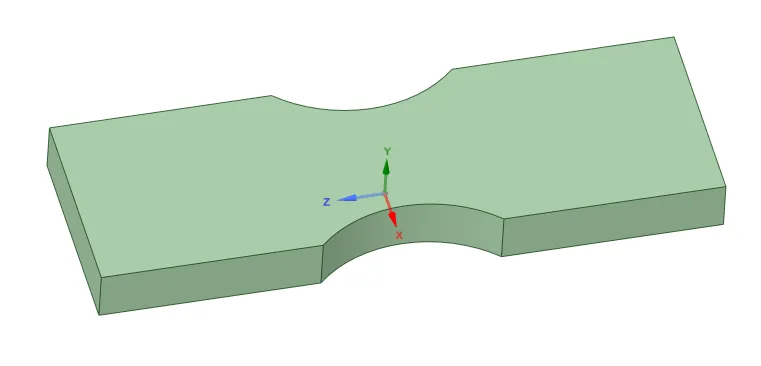

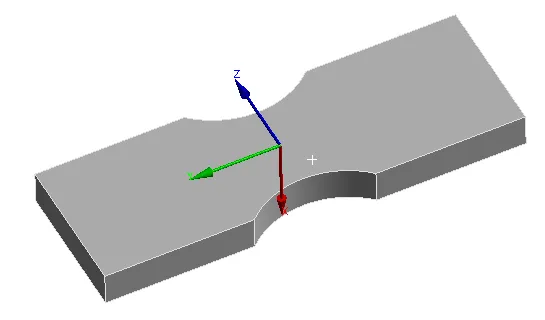

• 建立局部坐标系，指示缺陷的位置

  - 坐标系原点为裂纹中心

  - X轴指向材料内部

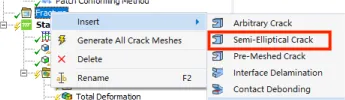

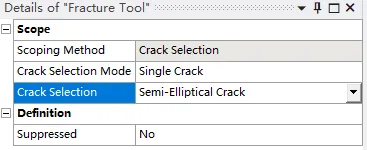

• 设置裂纹属性

• 选择体

• 裂纹的半长轴长度1mm

• 半短轴长度0.5mm

• 裂纹尖端划分的网格数8

• 积分围道数5

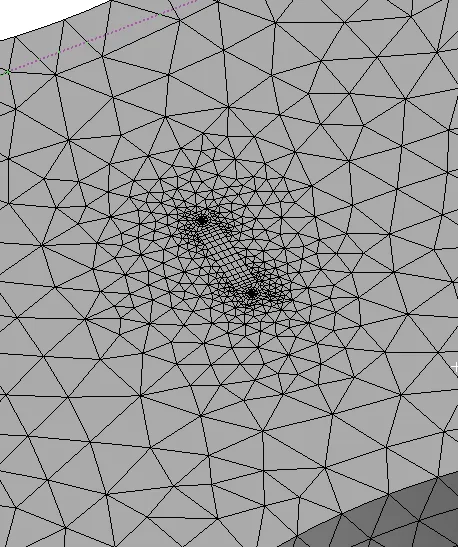

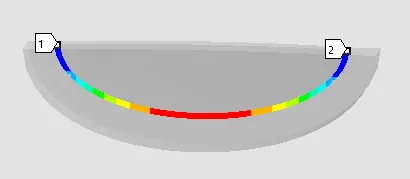

• 裂纹模型

• 计算、结果后处理

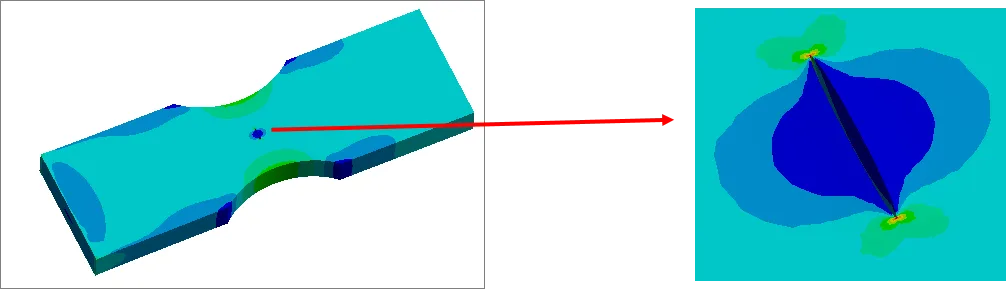

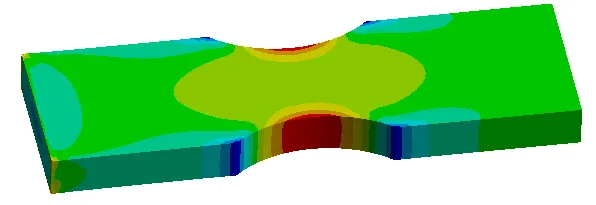

等效应力

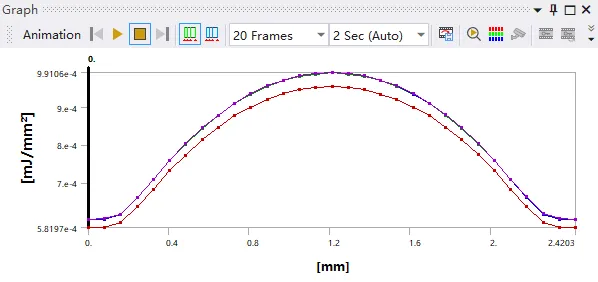

• 插入应力强度因子
