Fault-Tolerant Meshing 工作流程

简化基于包面的工作流程以创建高质量网格

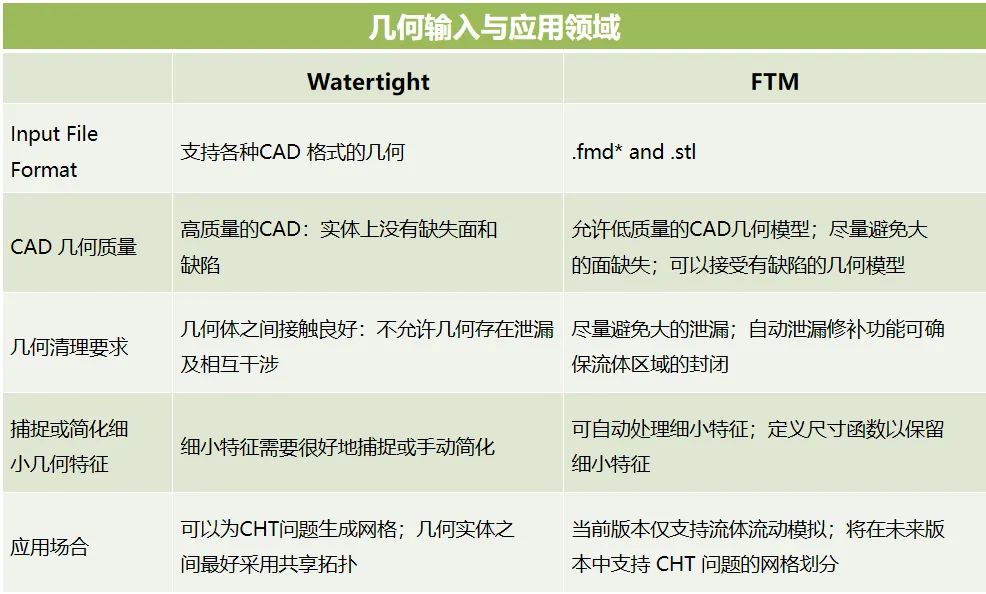

基于任务的工作流，用于处理“脏”几何与存在缺陷的CAD几何，常见的-几何缺陷包括：

- 孔洞

- 缺失面或重复面

- 相交面

通过以下途径减轻网格划分工作量

- 从 CAD 几何模型或扫描数据模型开始

- 通过包面提取流体区域

- 遍历并搜索 CAD模型 中的小/错误特征

- 自动进行泄漏修补

- 设置旋转参考系区域和方形多孔介质区域

- 半自动离体尾流优化

- 稳定的棱柱层生成和改进算法

- 内置的曲面和体网格增强算法，以确保网格质量

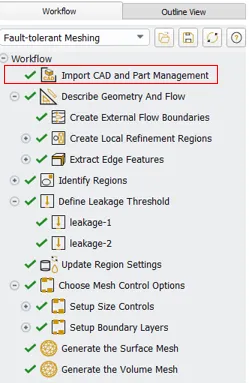

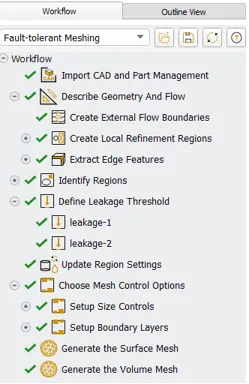

选择并导入几何模型 (*.fmd或*.stl)

选择要进行网格划分的几何部件

如果有必要的话，可以进行零部件管理

定义流动类型：internal 或external

创建enclosure / large caps

添加local refinement

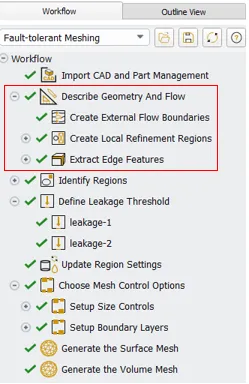

提取几何边特征

定义构造面

…

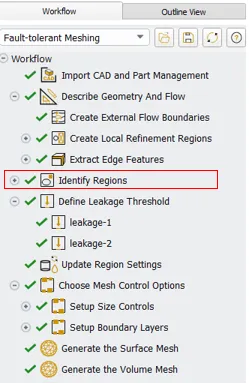

识别区域类型: fluid或void

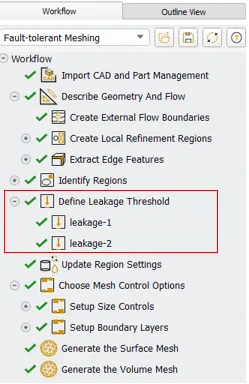

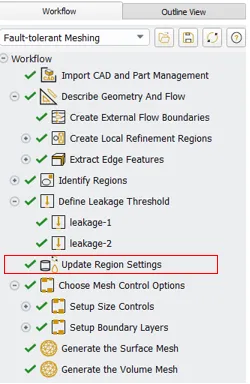

定义参数Maximum Leakage Size ，该参数用于修补大于所定义尺寸的漏洞

定义区域类型: fluid 或void

定义体网格生成方法: TET or HexCore

…

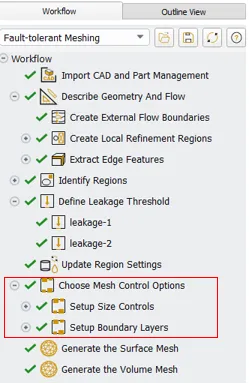

设置size controls

选择创建棱棱柱层网格的区域

定义棱柱层偏移方法及层数

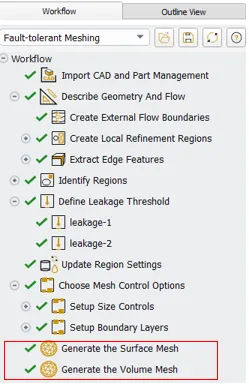

生成表网格及体积网格

将中间文件保存到指定位置

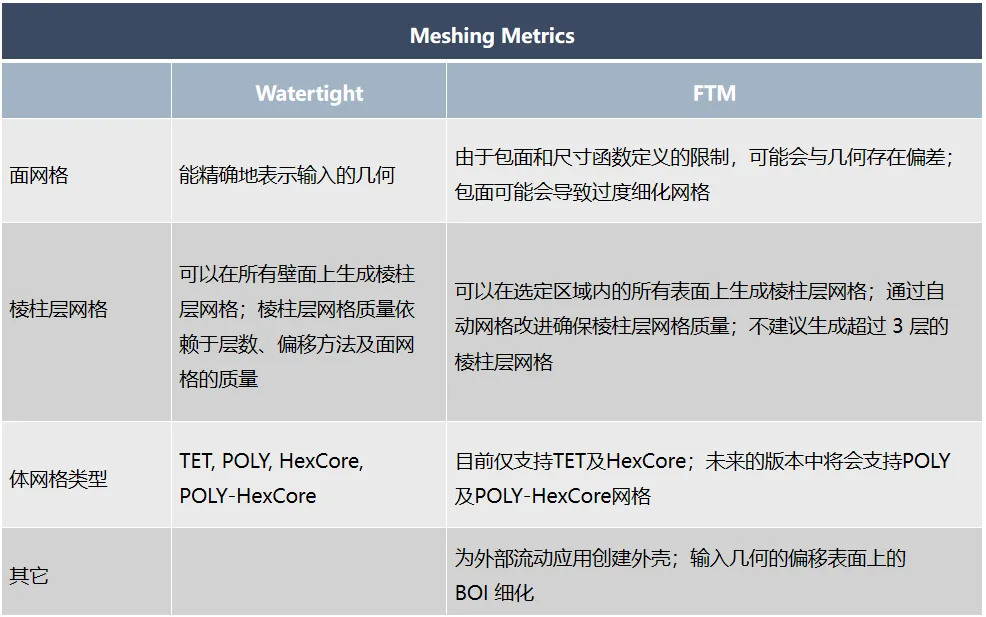

分别用于外部和内部流体流动的预定义工作流程

可以添加其他任务以自定义现有工作流程

所有设置都保存在网格文件中，可以恢复和编辑以重新生成网格

可以保存中间文件以用于监视和调试目的
