转子动力学 | 模态分析

模态分析是一种用于确定结构振动特性的技术：

• 固有频率

- 结构在什么频率下会自然地振动

• 模态形状

- 结构在每种频率下会以什么形状振动

• 模态参与系数

-每种模态参与给定方向的质量

模态分析是所有动力学分析类型中最基本的分析。

• 允许设计避免共振或以指定频率振动（例如扬声器箱）。

• 使工程师了解设计如何响应不同类型的动态负载。

• 帮助计算其他动态分析的解决方案控制（时间步骤等）。

建议：由于结构的振动特性决定了它如何响应任何类型的动态载荷，因此通常建议在尝试任何其他动态分析之前先进行模态分析。

转子动力学假设：

• 线性转子动力学

- 表示响应频率与激励频率相同

- 对两个组合激励的响应是两个单独应用的总和

- 这是转子从平衡位置小位移的合理假设（除非转子轴承系统出现灾难性故障）

• 稳态响应

- 所有瞬态都结束了

单自由度系统的自由振动：

- “自由”意味着没有强迫项

- EOM用于平行连接弹簧和阻尼器的刚性质量块

- 一个自由度系统的EOM的一般形式：

- 固有频率：

- 阻尼比ζ可通过以下方式获得：

假设为阻尼EOM形式的试算解：

特征方程可写为：

这个特征方程的根：

基于ζ值

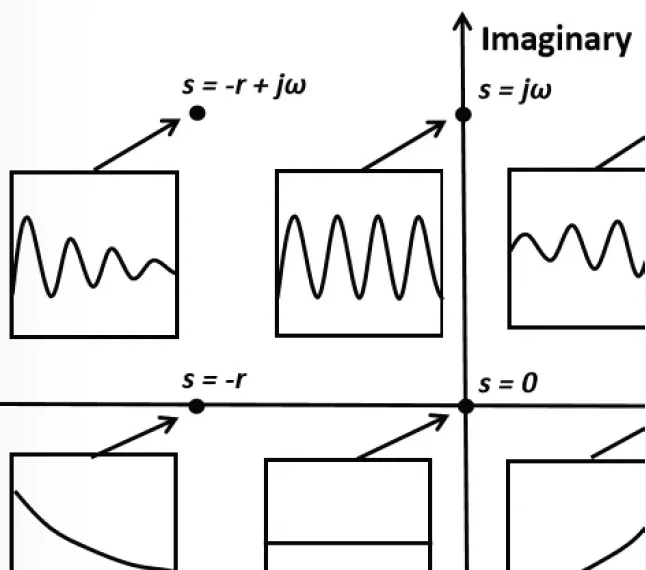

复平面中不同情况的根位置

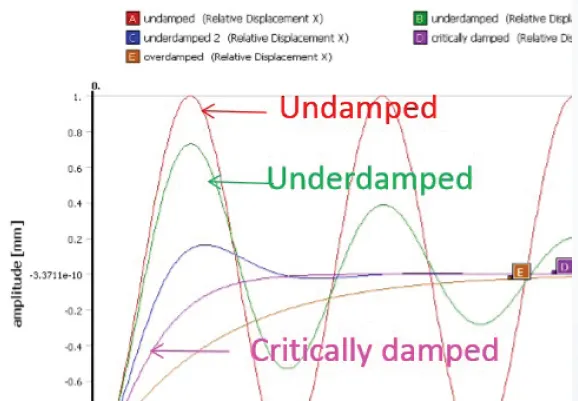

• 如果系统中的阻尼量变大，响应将不再振荡。

• 临界阻尼定义为振荡和非振荡行为之间的阈值。

• 阻尼比是系统阻尼与临界阻尼之比，由下式得出：

- 它是一种旋转机械，相当于单弹簧质量阻尼系统，在无质量弹性轴上具有集中质量

- 它是一个单自由度系统，通常用于引入转子动力学特性

- 本章将使用下面显示的Jeffcott转子来演示转子动力学的一些概念

无质量弹性轴轴长米，轴直径= 0.06米

盘直径= 0.5m，盘厚= 0.06m，盘质量m = 91kg

• 我们将讨论两种简单的Jeffcott转子：

• Jeffcott Rotor 1

-转子安装在非常刚的轴承上，形成“轴模式”

-- 与轴承和基础支撑相比，转子轴非常柔

-- 也称为简单的“柔性转子”

• Jeffcott Rotor 2

-转子安装在非常柔的轴承上，形成“轴承模式”

-- 与轴承和基础支撑相比，转子轴更加刚

-- 也称为简单的“刚性转子”

• 找到非旋转Jeffcott转子的前三种模态形状和相应的频率

- 假设转子没有旋转

- 平面运动的结果

- 轴端边界条件

• 情况1- 非常刚的轴承（考虑固定- 固定）

• 案例2- 软轴承，刚度为1* 10 ^ 6 N / m

案例1：考虑非常刚的轴承支撑（或简单支撑的轴端）：

惯性矩：

轴刚度：

自然频率：

案例2：考虑软轴承支撑：

总刚度

自然频率

注意：添加轴承时，系统总刚度会降低，软轴承的第一固有频率会降低

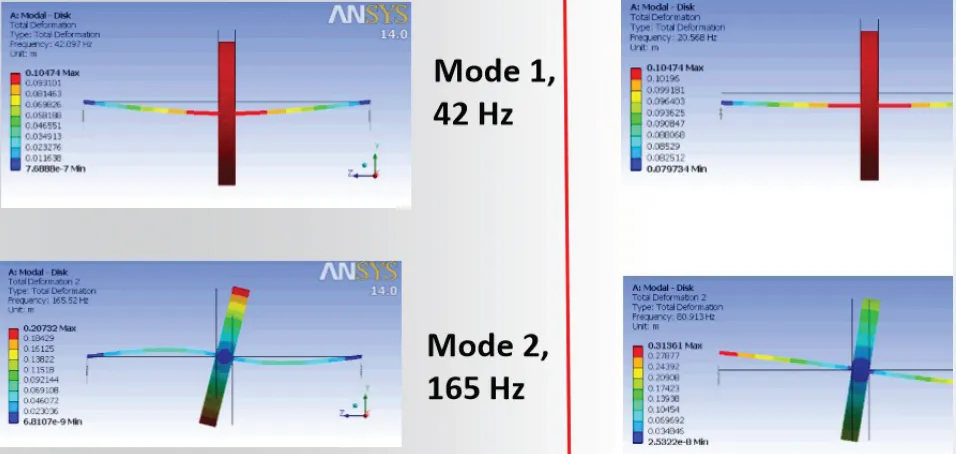

注意：轴承刚度与轴刚度比对模态形状有很大影响•由于没有施加旋转，因此在这种情况下没有陀螺运动

• 对于绕轴旋转的结构，如果围绕垂直于Z轴的轴旋转（进动运动）应用于结构：

–反作用力矩称为陀螺力矩，其Z轴垂直于旋转轴和进动轴。

–由此产生的陀螺矩阵[g]对垂直于旋转轴Z的平面上的自由度进行了配对。–由此产生的陀螺矩阵[g]将是斜对称的。

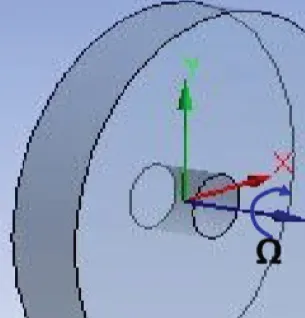

• 考虑使用恒定角速度Ω围绕Z轴旋转的圆盘

- 允许质心在X，Y和Z平移

- 转子也可以在X和Y方向上旋转少量Ѳ和ψ

EOM用于柔性支撑的旋转转子，在x和y方向具有不同的刚度：

其中：简易转子模型的自由度、对称质量矩阵、斜对称陀螺矩阵、对称刚度矩阵

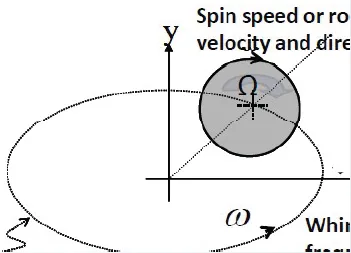

旋转：当旋转结构以其共振频率振动时，自旋轴上的点发生轨道运动，称为旋转。

后旋（BW）：当转子在旋转轨道上以与转速Ω相反的方向旋转时

前旋（FW）：当转子在旋转轨道上以与转速Ω相同的方向旋转时

轴中心椭圆旋转轨迹（本例显示了后旋（BW） ，由于轴承支承是各向异性的，因此会导致椭圆振荡）

• 坎贝尔图仅在模态分析结果中有效

• 由于陀螺效应，旋转分量的固有频率随旋转速度而变化

• 坎贝尔图用于绘制旋转结构部件在不同旋转速度下的变化动态特性

• 临界速度是与结构的共振频率（或频率）对应的转速

• 当固有频率等于激励频率时，出现临界速度

• 激励可能来自与旋转速度同步的不平衡激励或来自任何异步激励

激励线

旋转频率=斜率*旋转速度

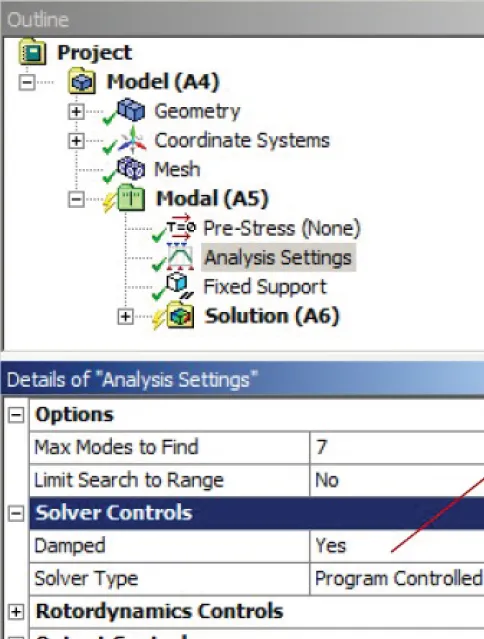

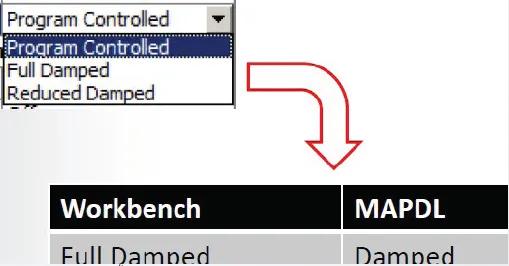

阻尼模态求解器

打开阻尼

对阻尼模态的后处理支持

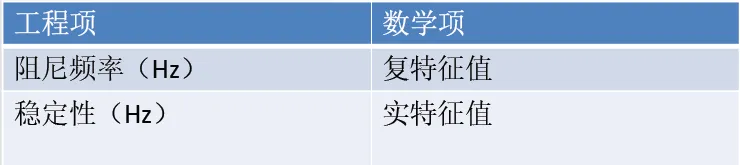

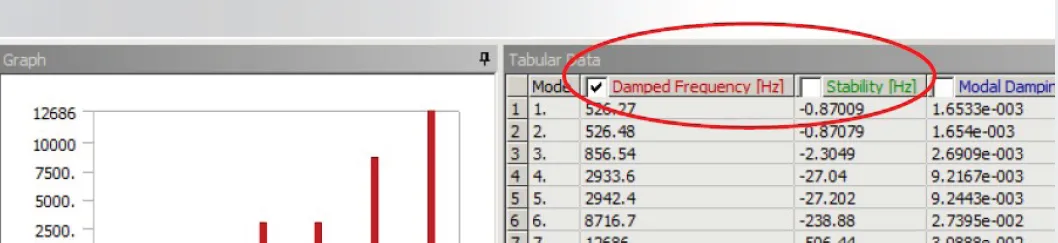

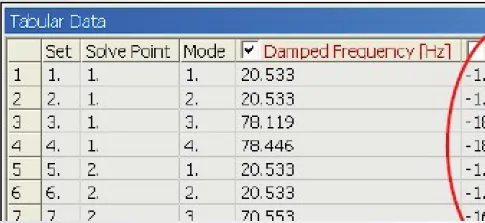

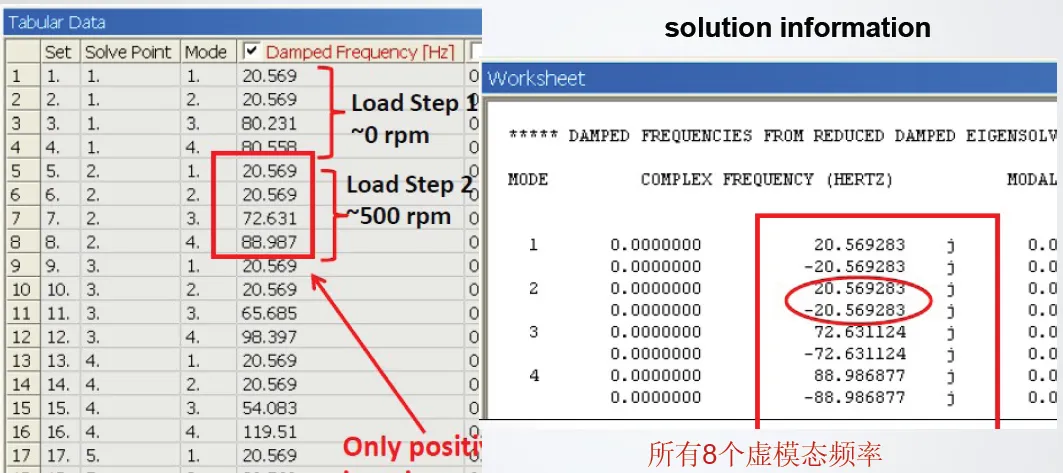

输出表是工程项（阻尼频率，稳定性等），而不是数学项（实/虚特征值）

• 在Workbench求解结果中，仅列出虚部的正值项以避免混淆

• 在solution information 中，所有8个虚模态频率都以旋转速度列出，该旋转速度是QR阻尼求解器的输出

陀螺矩阵- 无能量耗散

• 在公式中列出了具有阻尼项的陀螺矩阵，因为它取决于旋转速度

• 但它不会导致任何能量耗散

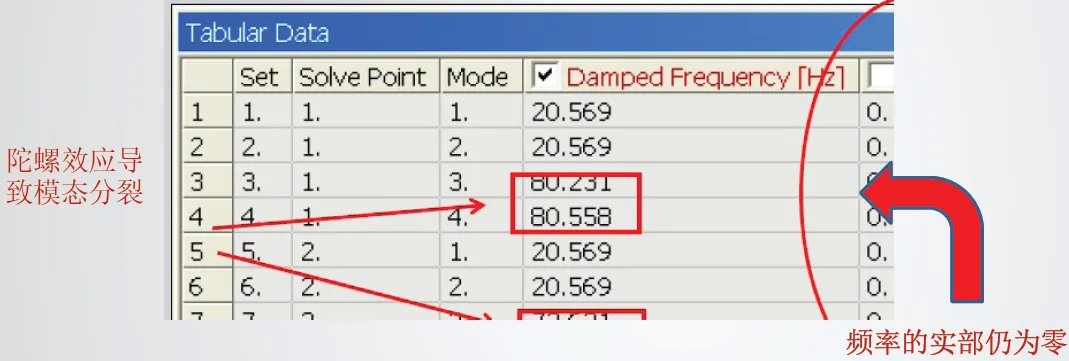

• 因此，除非存在一些阻尼（如轴承阻尼），否则固有频率的实部始终为零

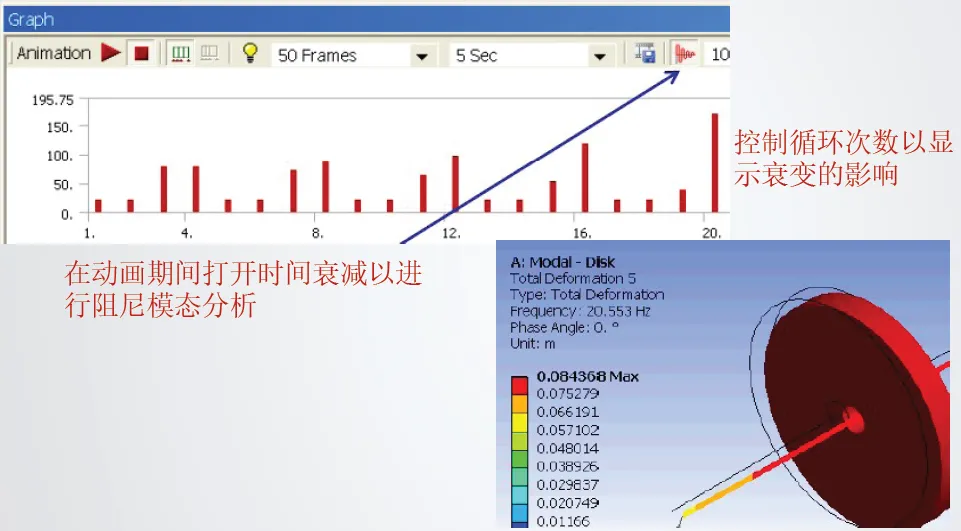

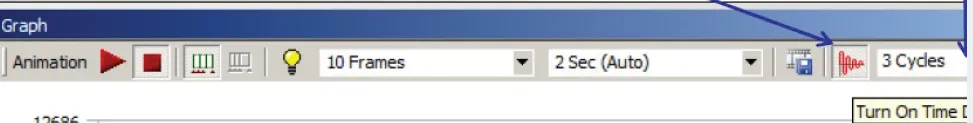

在阻尼模态分析动画期间，打开/关闭时间衰减以进行切换控制循环次数以显示衰变的影响

• 为轴承单元增加阻尼（800 Ns / m）

• 会导致能量耗散

• 提供非零实部

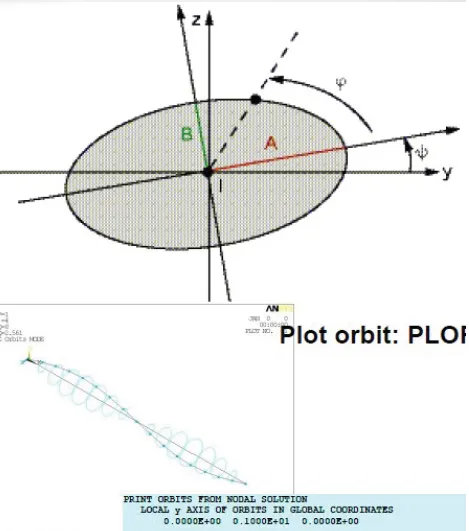

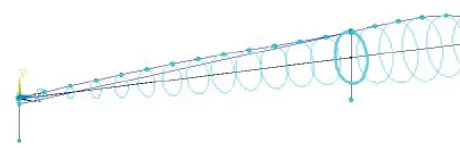

在垂直于自旋轴的平面中，节点的轨道是椭圆形它由三个特征定义：局部坐标系（x，y，z）中的半轴A，B和相位ψ，其中x是旋转轴角度φ是节点相对于主轴A的初始位置。

轨道图只可用于梁模型

打印轨道：PRORB

动画与轨道图

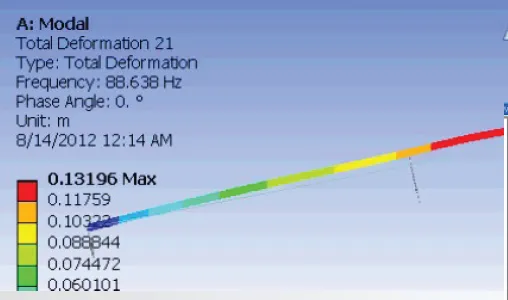

悬臂转子型号4000rpm ，前两种模态

SET,4,3

/show,png

/view,,-10,-2,8

/rgb,index,100,100,100,0 !white

background

/rgb,index,0,0,0,15

PLORB

注意：这是一个梁和点质量悬臂转子模型，点质量不可见

案例

案例研究了悬臂转子的行为。旨在说明如何创建坎贝尔图并理解前旋和后旋。

问题陈述：

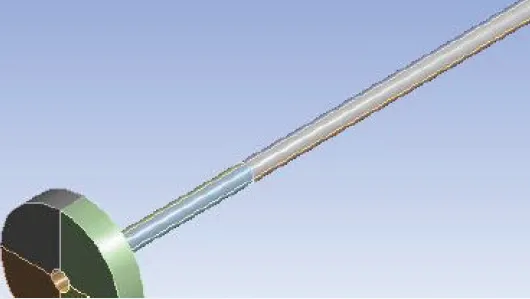

• 该模型由一个代表转子和轴的简单装配文件组成。

• 目标是估计0到4000 rpm之间的前六个固有频率和模态形状，创建Campbell图，观察由于模态对的分离而看到的陀螺效应（前旋和后旋）

轴承建模（ROMAC）

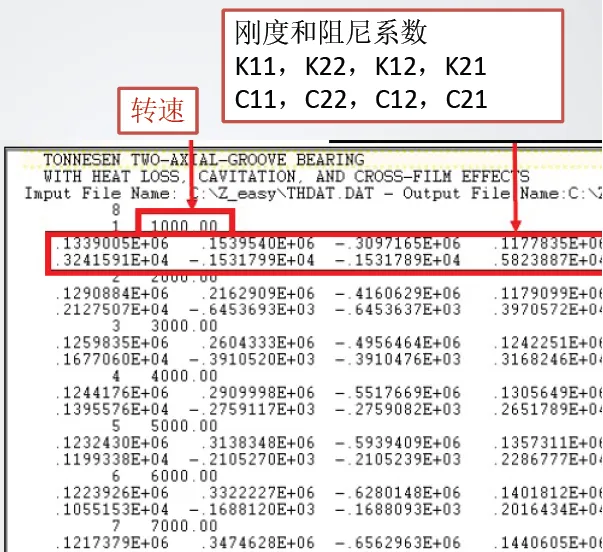

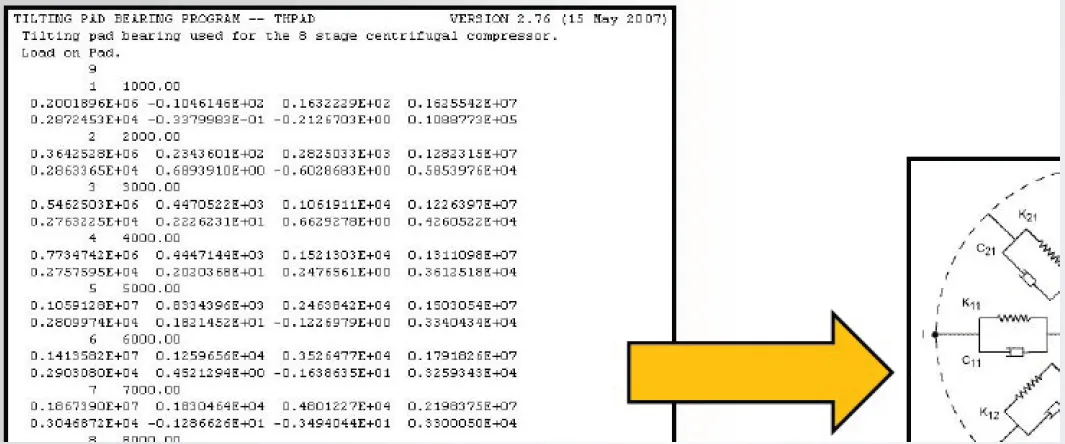

ROMAC Tilting Pad Bearing程序生成的ASCII文件-ANSYS轴承单元COMBI214

• COMBI214单元用于模拟轴承

• COMBI214在二维应用中具有纵向和交叉耦合功能

• 它是一个拉伸压缩单元，每个节点最多有两个自由度：

- 任意两个节点方向（x，y或z）的平动

• 轴承宏IMPORTBEARING1.MAC用于从ASCII文件导入与转速相关的轴承特性

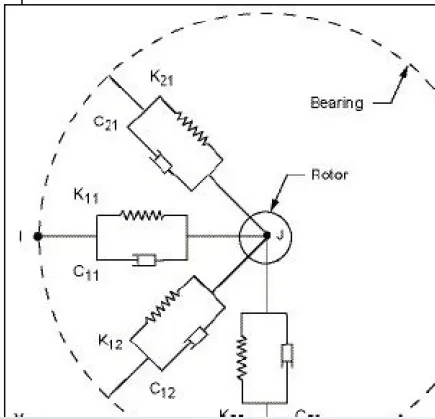

ANSYS轴承单元COMBI214

轴承支撑系数：

• ASCII文件由THPAD创建（ROMAC的轴承分析软件）

• 轴承宏将通过Command Snippet在分析中输入

• 轴承特性放入APDL表参数中

• 然后可以在COMBI214轴承元件实际中使用这些表常数定义。

• 临界速度图可用于显示转子临界转速相对于轴承刚度的演变

• 水平刻度表示支撑刚度，垂直刻度表示转子速度，rpm

• 显示轴承刚度对临界速度的影响

• 绘制曲线，计算轴承平均恒定刚度的不同值的前几个横向临界速度

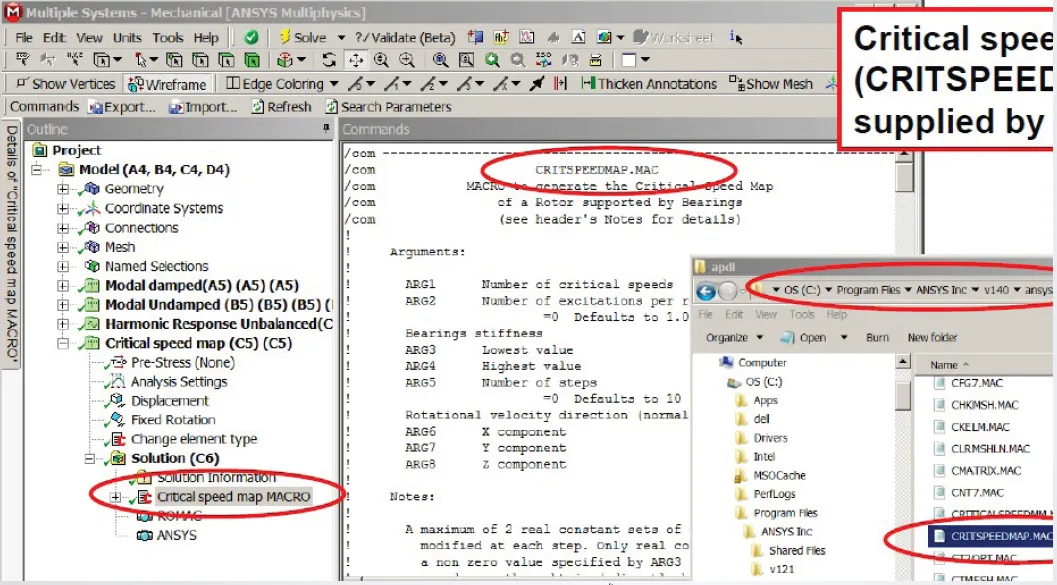

需要将以下输入作为Workbench Mechanical中的宏的参数提供

参数：

ARG1 临界速度数

ARG2 每转激励次数

= 0默认为1.0（同步激励）

轴承刚度

ARG3 最低值

ARG4 最高值

ARG5 步数= 0 默认为10

旋转速度方向（归一化为单位）

ARG6 X分量

ARG7 Y分量

ARG8 Z分量

• 宏CRITSPEEDMAP的特征

- 每步最多修改COMBI214轴承单元的2个实常数

- 仅将实常数K11和K22设置为ARG3至ARG5指定的非零值（K11 = K22）

- 然后通过求解特定的特征值问题直接获得临界速度

- OMEGA ARG6 ARG8命令将用于根据到定义整个结构的旋转速度

- 模型无阻尼

- 确保除了轴承阻尼之外没有定义阻尼，这将自动抑制

- 临界速度没有排序算法

- 它们的打印/显示顺序与计算顺序相同

- 使用Log-Log标度

- 轴承刚度增量在对数刻度上是恒定的

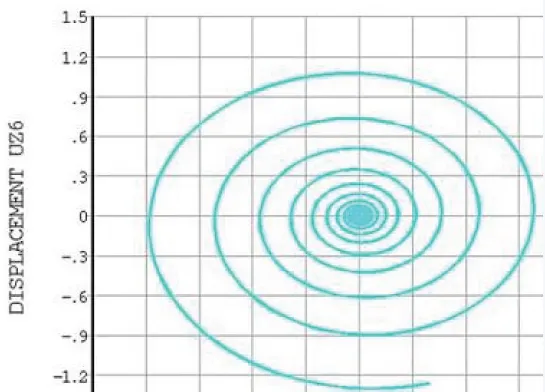

旋转结构中的自激振动导致振动幅度随时间增加，如下所示

如果不加以控制，这种不稳定性可能导致设备损坏。

最常见的不稳定因素是：

i. 轴承特性（特别是当存在非对称交叉项时）

II . 内部旋转阻尼（材料阻尼）

III . 旋转和静止部件之间的接触
