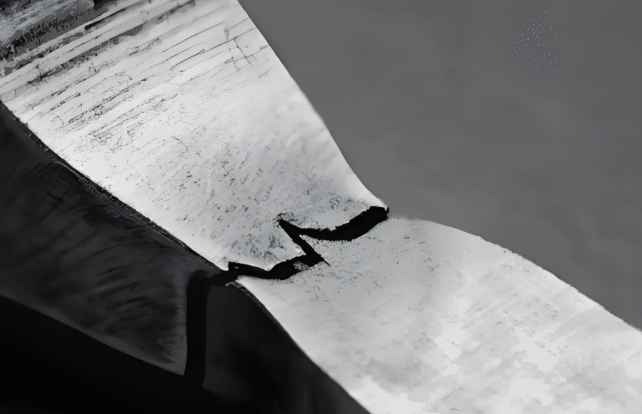

裂纹演化-从初始萌生到最终失稳断裂

今天我们来系统解析一个金属材料在长期疲劳载荷作用下的损伤累积过程：从微观缺陷，到宏观裂纹的稳定扩展，直至最终的失稳断裂。

一、萌生

爆炸可能源于一个微小的泄漏点，而疲劳失效的起点，往往深藏在最初被忽略的应力集中区域。

80%以上的疲劳失效 ，起始于构件的几何不连续处：螺栓的螺纹根部、轴肩的转角、焊接接头的焊趾与焊根。

这些区域是应力集中效应的典型部位，名义应力看似合理，局部实际应力却已远超许用值。

在交变载荷反复作用下，金属晶粒中最薄弱的部分首先发生塑性变形。它们沿最大剪应力方向发生 循环滑移 ，形成微观的 滑移带 。

这些微观损伤不断累积、深化，最终汇集成 微观裂纹 ——结构疲劳失效过程的“第一阶段”便由此开始。

二、稳定扩展

当微观裂纹互连，形成可用常规检测方法发现的宏观裂纹时，损伤过程便进入了漫长的 稳定扩展阶段 ，即经典的 Paris区 。

描述此阶段的核心是断裂力学中广为人知的 Paris公式 ： da/dN = C·ΔK^m 。

该公式如同一个精密的速率控制器：量化了每次载荷循环（dN）所引发的裂纹尺寸增量（da）。

• da/dN 是关键监控指标—— 裂纹扩展速率，单位通常是毫米每循环

• ΔK 是驱动裂纹扩展的主动力—— 应力强度因子幅值，计算式为 ΔK = Y · Δσ · √(πa)

• C和m 为材料的 疲劳性能参数，需通过标准化疲劳试验测定，它们表征了材料对应力强度变化的响应特性

在双对数坐标中，此阶段的扩展速率与ΔK呈线性关系，斜率为m，表现出极强的规律性。

此阶段，裂纹 缓慢、稳定地生长 ，结构的 剩余强度 随之缓慢下降，但仍高于其设计载荷，为工程师提供了关键的干预窗口——施加检查、进行剩余寿命评估乃至执行更换。尤为重要的是， 结构总寿命的绝大部分消耗于这一稳定扩展阶段。

三、失稳断裂——临界条件下的快速失效

当裂纹在稳定扩展阶段持续增长，结构的有效承载截面不断减小。直至裂纹尺寸达到一个 临界值 ，此时剩余截面的承载力已无法承受外加载荷的峰值。

此时，裂纹尖端的应力强度因子K值，突破了材料的失效阈值—— 断裂韧性K_IC 。

过程随即进入失稳的快速扩展阶段。结构将发生脆性断裂，其过程极快，通常无法通过明显的塑性变形提供足够预警。

这正是为什么在断裂力学分析与仿真中，工程师必须严格监测应力强度因子是否接近或超过K_IC——这标志着结构从“可控损伤管理”阶段进入了“失稳断裂”的临界状态。

从悄无声息的微观滑移，到遵循物理规律的稳态扩展，再到最后的失稳冲刺，这便是应力集中区演变为致命裂纹的完整路径。

科学地认知并管理这三个阶段，是现代结构设计采纳“损伤容限”理念、实现安全冗余的基础。

附录：关键术语速查

Paris公式（da/dN = C·ΔK^m）

描述裂纹在稳定扩展阶段的经验规律，是预估裂纹扩展速率的核心模型。

应力强度因子幅值 (ΔK)

在循环载荷下，裂纹尖端应力场强度变化的范围，是裂纹扩展的主要驱动力。

疲劳裂纹扩展门槛值 (ΔK_th)

• 定义 ：驱动裂纹进入可观测稳定扩展所需的最小ΔK值。

• 关键 ：若实际ΔK低于此门槛值，裂纹基本不扩展或扩展速率极低。

• 影响因素：显著 受应力比(R)和环境 条件（如腐蚀） 影响。

断裂韧性 (K_IC)

• 定义 ：材料抵抗裂纹发生失稳扩展的临界应力强度因子。

• 关键 ：当裂纹尖端的K值达到或超过K_IC，将瞬间引发脆性断裂。

• 工程意义：是计算结构剩余强度和 临界裂纹尺寸ac 的决定性参数 。

损伤容限

一种先进的设计哲学，承认初始缺陷存在的必然性，转而通过科学的裂纹扩展分析与管理，确保结构在规定的检查间隔内保持安全。

结语

从追求“绝对无缺陷”到实施“可管控的缺陷演化”，代表了结构设计思想从理想化向工程现实的重要演进。

掌握这套专业术语与理论基础，是精确评估材料和构件服役安全寿命的核心能力。

下次再探讨结构细节的潜在风险时，您或许可以从Paris公式的工程应用切入。
