ANSYS Workbench网格装配应用技巧

发表时间：2026-01-20 15:15

1.概述

当我们进行复杂装配体进行结构分析时，经常采用分工合作的方式进行。首先进行各部件的设计，然后进行总体装配。这个工作通常在CAD软件里面进行操作。

同样，复杂装配体进行仿真分析时，通常先进行局部结构件的强度与刚度校核，再进行装配体的整体分析。采用常规的分析流程，需要将复杂装配体在CAD软件里面装配完成以后再进行仿真分析，也就是说，我们装配的是几何模型。ANSYS Workbench是否有一种方法，可以在部件设计阶段对单个部件进行仿真分析，然后将各部件的网格模型进行组装进行整体分析呢？

ANSYS Workbench提供在Mechanical中提供了一种网格组合装配的方法，使用Part Transformations可以实现这个功能。

2.Workbench模型组装

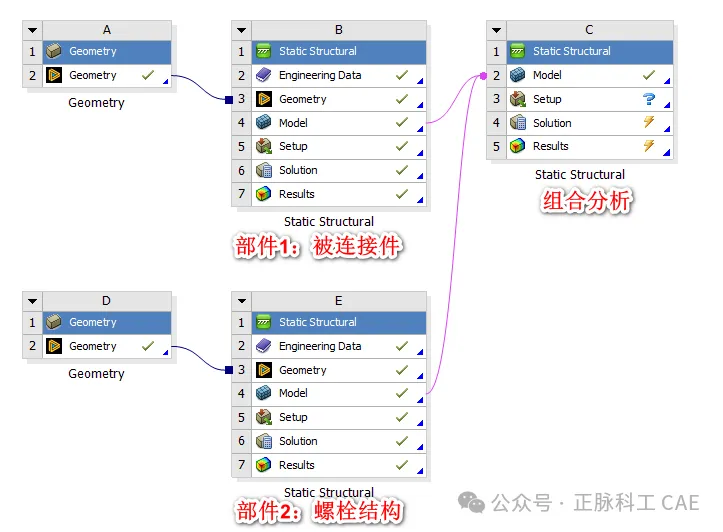

首先进行单个组件的仿真分析，根据仿真结果进行强度与刚度评定，评定结果满足要求后，将单个零件的模型关联到同一个分析系统中，如下图。

注：按住鼠标左键分别拖拽“分析系统A”与“分析系统B”的Model关联至“分析系统C”的Model，实现网格传递。

双击打开“分析系统C”的Model，进入Mechaical，模型如下图所示。我们发现，虽然将被连接件与连接件组合到“分析系统C”当中，但是模型存在干涉，不能直接进行仿真分析，需要对网格进行移动。

注：当我们在几何模型中，将被连接件与连接结构装配准确后进行单个部分的分析，然后采用上述方法进行组合，不会出现干涉现象。

3.Mechanical模型移动

在Mechanical中，选中树状结构Model->右键->Insert->Part Transform进行模型移动。

插入Part Transform后，模型移动有两种方法，“Rotation and Translation”与“Coornate System”，通过Define By进行选择。

3.1方式1：Rotation and Translation

需要设置内容如下图所示。

位置1：用于控制选择方法，可以选择Geometry Selection或Named Selection。

位置2：用于控制需要进行移动的部件，以body或part为单位。

位置3：控制组件移动的方法。

位置4：选择进行移动和旋转的参考坐标系，默认为全局笛卡尔坐标系，可根据情况进行修改。

位置5：用于设置所选部件三个方向的平移距离。

位置6：用于设置所选部件的旋转角度。

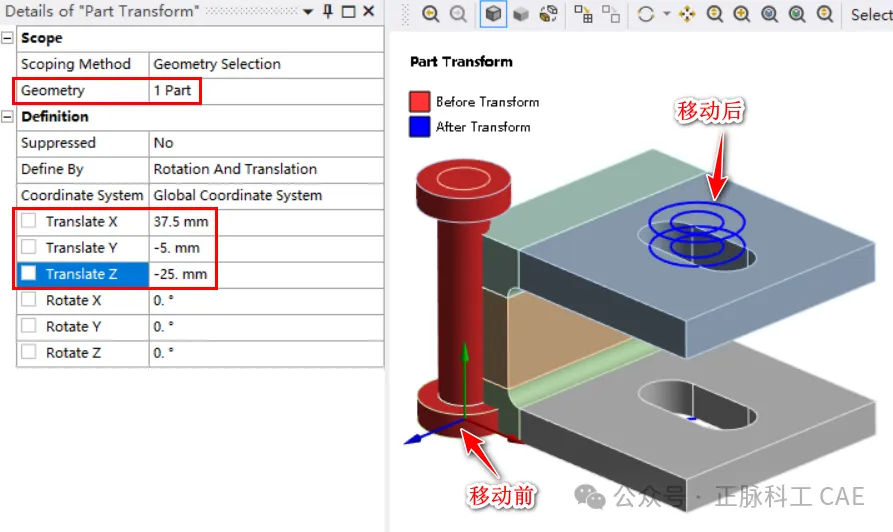

针对当前模型，我们选择连接结构螺栓为需要移动的部件，在位置1选择螺栓结构，选择移动方式为Rotation and Translation，设置X、Y、Z移动距离分别为37.5mm、-5mm、-25mm，设置完成后在图形窗口可以进行移动后位置预览。

确定位置准确后，在树状结构结构中选中Part Transform->右键->Transform进行移动。

移动后网格模型如下图所示。

3.2方式2：Coornate System

需要设置内容如图所示

位置1：用于控制选择方法，可以选择Geometry Selection或Named Selection。

位置2：用于控制需要进行移动的部件，以body或part为单位。

位置3：控制组件移动的方法。

位置4：选择初始参考坐标系，默认为全局笛卡尔坐标系，可根据情况进行修改。

位置5：移动到的目标坐标系

针对当前模型，我们选择连接结构螺栓为需要移动的部件，在定义Part Transform之前，我们需要定义两个局部坐标系，分别是初始位置参考坐标系与移动目标位置参考坐标系。

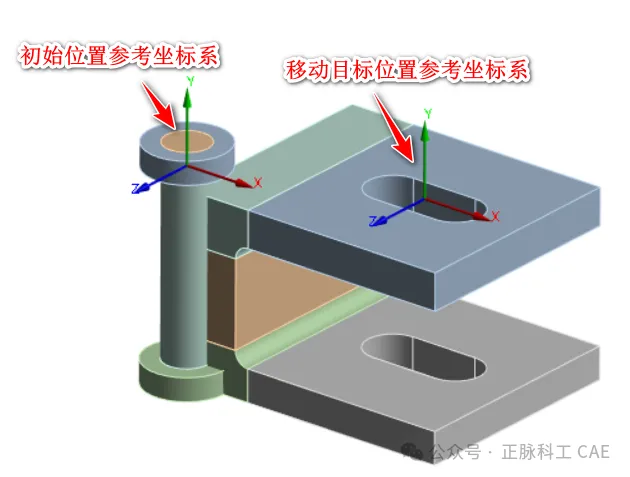

定义局部坐标系如下图所示。

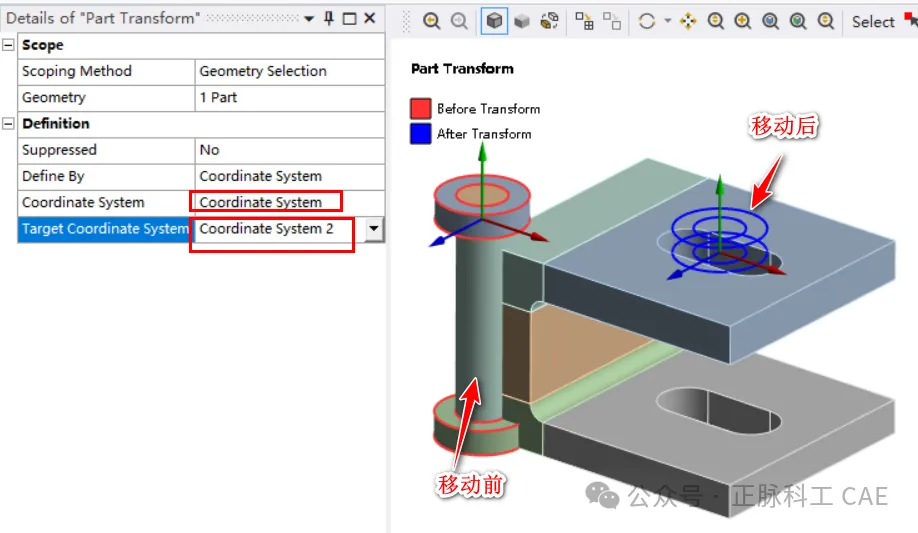

在Part Transform详细信息窗口，选择Coordinate System为初始位置参考坐标系“Coordinate System”，选择Target Coordinates System为移动目标位置参考坐标系“Coordinate System2”，设置完成后在图形窗口可以进行移动后位置预览。
